8. Bedienung
1
2
∩

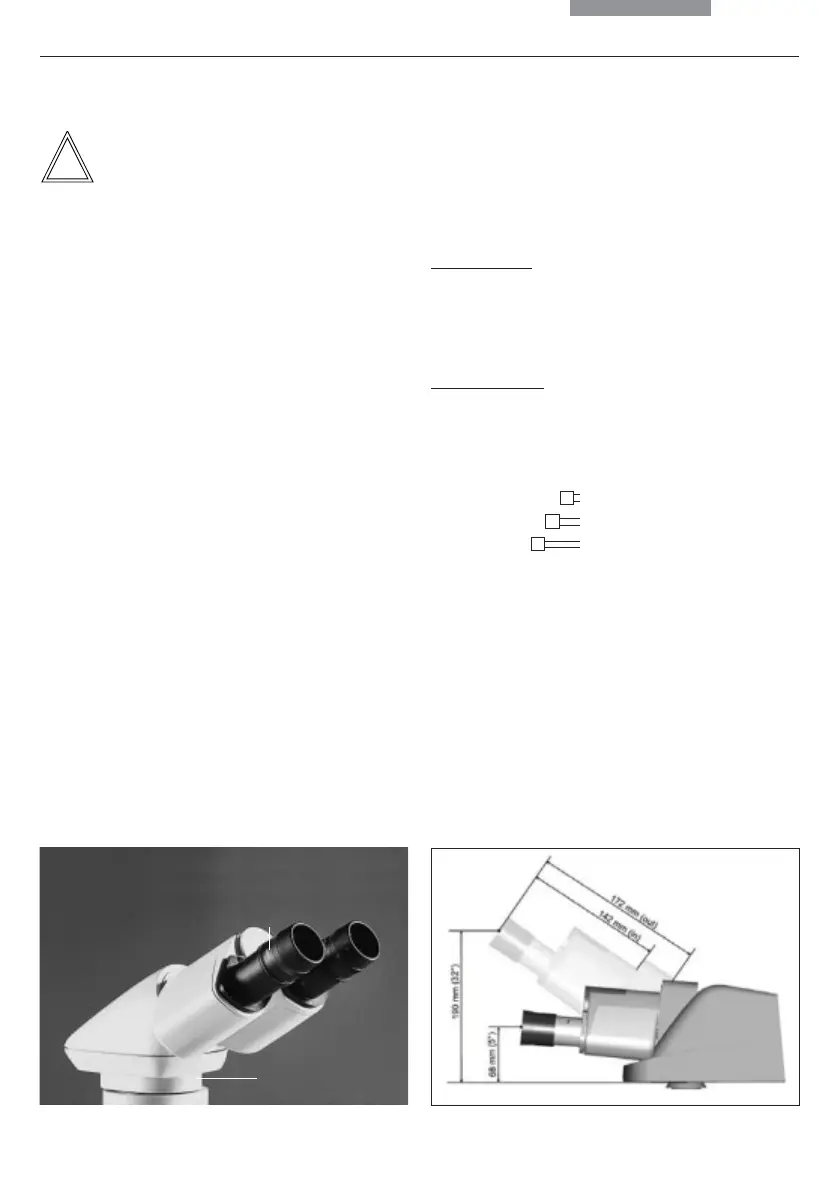

Abb. 52 Tubuseinstellung
↔
Einstellung des persönlichen Augenabstandes
1 Skala (mm), 2 Zwischenmodul*, im Bild: Ergomodul
8.4 Tuben
Hinweis:
Verschließen Sie nicht benutzte Tubusaus-
gänge, da sonst Streulicht die Beobachtung
stören kann.
Augenabstand einstellen
• Stellen Sie den Augenabstand der Okular-
rohre so ein, dass ein deckungsgleiches Ge-
samtbild wahrgenommen wird (Abb. 52).
Einblickwinkel einstellen
• Bei den Ergonomietuben HC LVB 0/4/4 und
HC -/0/4 kann der Einblickwinkel durch Kippen
des Binokulareinblicks eingestellt werden.
Ergotubus (lang, schwenkbar): 0° - 35°
Ergotubus (kurz, schwenkbar): 7,5° - 32,5°
• Bei den Ergotuben AET22 und EDT22 kann der
Einblickwinkel durch Kippen des Binokular-
einblicks im Bereich von 5° - 32° eingestellt
werden (Abb. 53).
Okularauszug an Armlänge anpassen
• Am Tubus AET22 können die Okulare bis zu
30 mm ausgezogen werden (Abb. 53).
Strahlenteilung bei Fototuben
Tubus EDT22:
Die Lichtaufteilung zwischen Beobachtungs-
und Dokumentationsausgang ist fest eingestellt
(50:50).
Tubus BDT25+:
Die Lichtaufteilung wird manuell durch Heraus-
ziehen einer Schaltstange eingestellt.
Schaltstange Beobachtung Foto
VIS 100 % 0 %
50/50 150 % 50 %
PHOTO 110 % 100 %
Abb. 53 Individuelle Einstellungen am Tubus AET22
