7. Inbetriebnahme
7.3 Phasenkontrastringe überprüfen
Ist Ihr Mikroskop für die Verwendung von
Phasenkontrast ausgerüstet, ist die Kondensor-
scheibe bereits mit den zu den Objektiven pas-
senden Lichtringen bestückt
Die Lichtringe sind bereits werkseitig zentriert.
Die Zentrierung sollte jedoch noch einmal über-
prüft werden.
Hinweis:
Bei Kondensoren ohne Kondensorscheibe wird
ein Lichtringschieber verwendet, der seitlich in
den Kondensor eingeschoben wird. Hierbei ent-
fällt die Zentrierung.
Hinweis:
Beim Einschwenken eines für Phasenkontrast
geeigneten Objektivs muss der entsprechende
Lichtring eingestellt werden.
Die Objektivgravur (z.B. PH 1) gibt den korres-
pondierenden Lichtring (z.B. 1) an.
• Setzen Sie anstelle eines Okulars das Einstell-
fernrohr (Abb. 36) in den Beobachtungstubus
ein.
• Schwenken Sie das Phasenkontrastobjektiv
mit der kleinsten Vergrößerung ein.
• Fokussieren Sie das Präparat mit dem Fokus-
handrad.
• Stellen Sie die Ringstruktur (37a) scharf, in-
dem Sie den Klemmring (36.2) etwas lockern
und die Augenlinse (36.1) verschieben.
• Ziehen Sie den Klemmring wieder an.
•Wählen Sie die korrespondierende Ring-
blende (Lichtring) im Kondensor.
• Sind Lichtring und Phasenring nicht, wie in
Abb. 37c gezeigt, deckungsgleich, muss der
Lichtring zentriert werden.

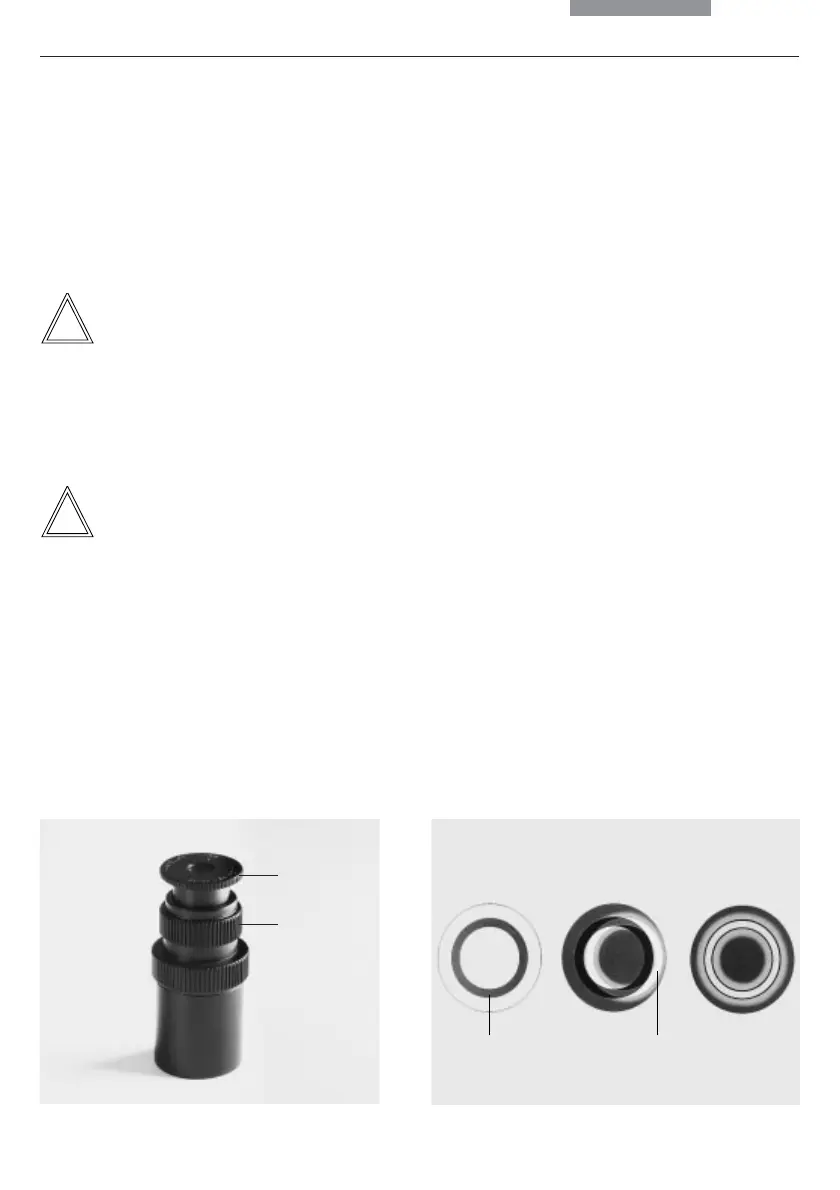

Abb. 36 Einstellfernrohr
1 Verstellbare Augenlinse
2 Klemmring zur Fixierung der Fokuslage
1
2
PH LR
Abb. 37 Zentriervorgang Phasenkontrast
PH=Phasenkontrastring, LR=Lichtring
a Kondensor in Position Hellfeld (BF)
b Kondensor in Position Phasenkontrast (PH),
Lichtring LR nicht zentriert
c Lichtring und Phasenring zentriert
ab c
