17
6. Montage
!

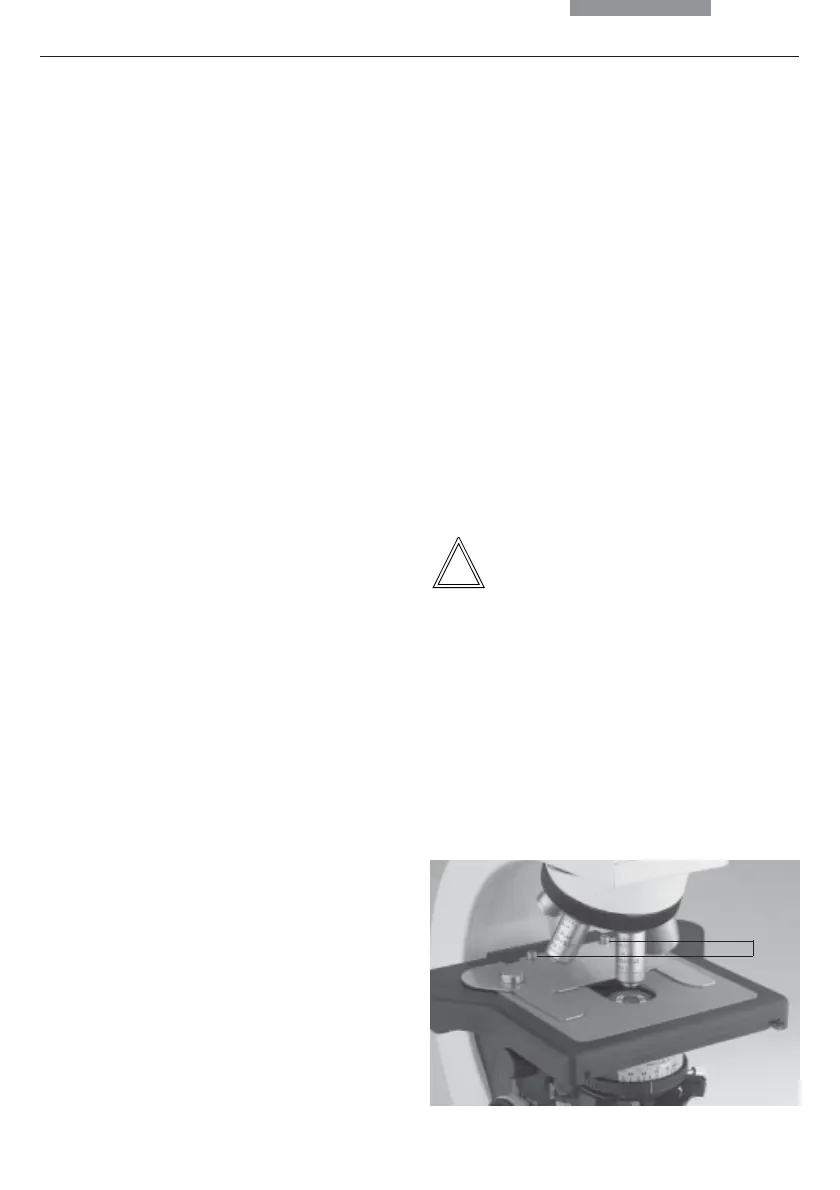

Abb. 4 Objekttisch mit Präparatehalter
1 Befestigungsschrauben für Präparatehalter
6. Montage des Mikroskops
Die Mikroskopkomponenten werden sinnvoller-
weise in dieser Reihenfolge montiert:
• Zubehör Objekttisch
• Kondensor
• Fluoreszenz*
• Zwischensysteme*
•Tubus
• Okulare
• Objektive
• Lampenhäuser mit Lichtquellen
• Polarisation*
Für die Montage ist nur ein universell
verwendbarer Schlüssel notwendig, der im Lie-
ferumfang enthalten ist.
Zur Aufbewahrung des Schlüssels dient eine
Magnetvorrichtung rechts an der Unterseite des
Tisches.
Bei Verwendung von Zwischensystemen und
optischem Zubehör kann die Reihenfolge ab-
weichen.
Lesen Sie dazu das Kapitel
„6.10 Optionales Zubehör“ →
S. 28.
6.1 Objekttisch
Achtung:
Vor der Komplettierung des Objekttisches dür-
fen noch keine Objektive eingeschraubt sein!
Präparatehalter
• Setzen Sie den Präparatehalter auf den Tisch
auf und befestigen Sie ihn mit den beiden
Schrauben (4.1).
Koaxialtrieb
Hinweis:
Der Koaxialtrieb kann sowohl rechts- wie auch
linksseitig montiert werden.
1
