18

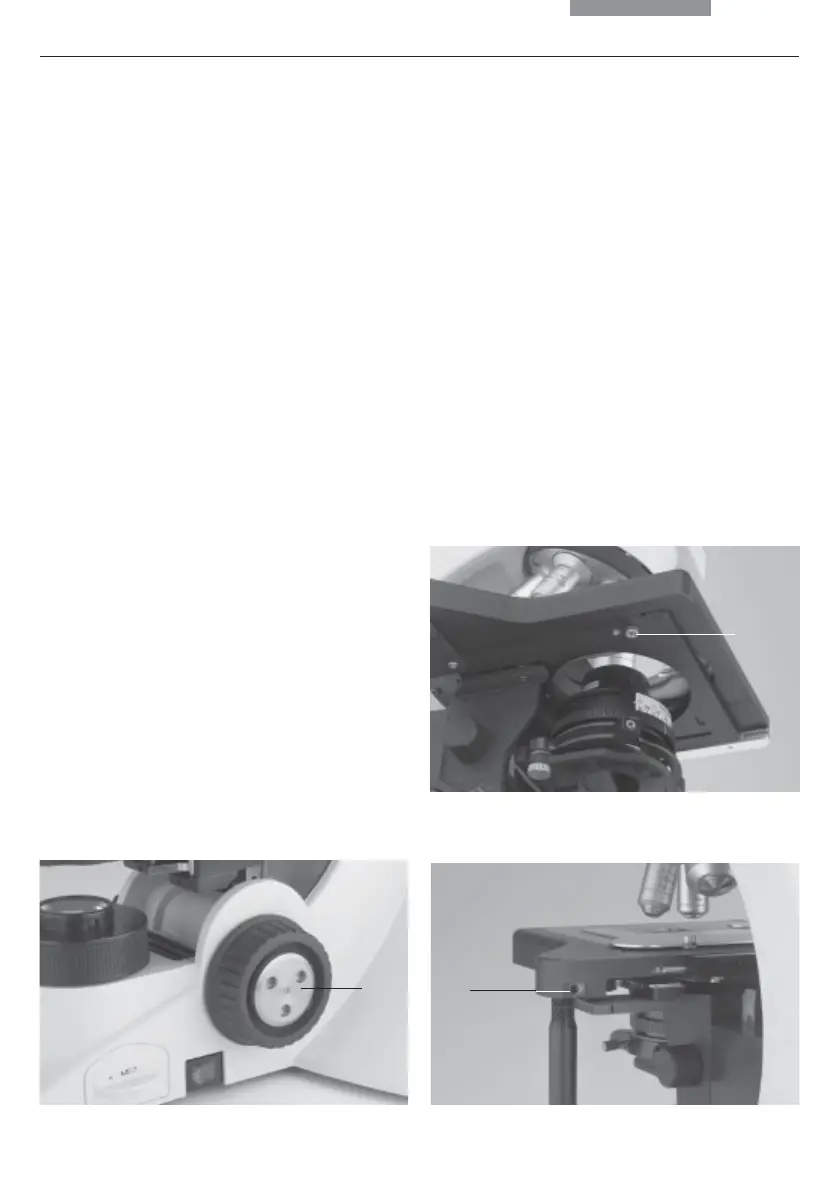

6. Assemblage
• Installer d’abord le bouton plat de la mise au
point fine
du même côté que le levier de
commande x-y de la platine
. Le bouton est
maintenu en place par un aimant (5.1). Veiller
à
la bonne mise en place du bouton. Fixer
l’autre bouton de mise au point sur l’autre
face de l’instrument.
• Serrer la vis de blocage (6.1) à gauche à
l’avant de la platine.
• Faire coulisser la platine le plus loin possible
vers l’arrière.
• Fixer le
levier de commande x-y de la platine
avec la vis (7.1).
• Tirer la platine vers l’avant et serrer à
nouveau la vis
de blocage.
Fig. 7 Montage du levier de commande x-y de la platine
1 Vis de fixation du levier de commande x-y de la platine
1
1
Fig. 5 Bouton de mise au point
1 Fixation aimantée du bouton de mise au point fine
Fig. 6 Bas de la platine porte-objet
1 Vis de blocage
1
