7. Inbetriebnahme

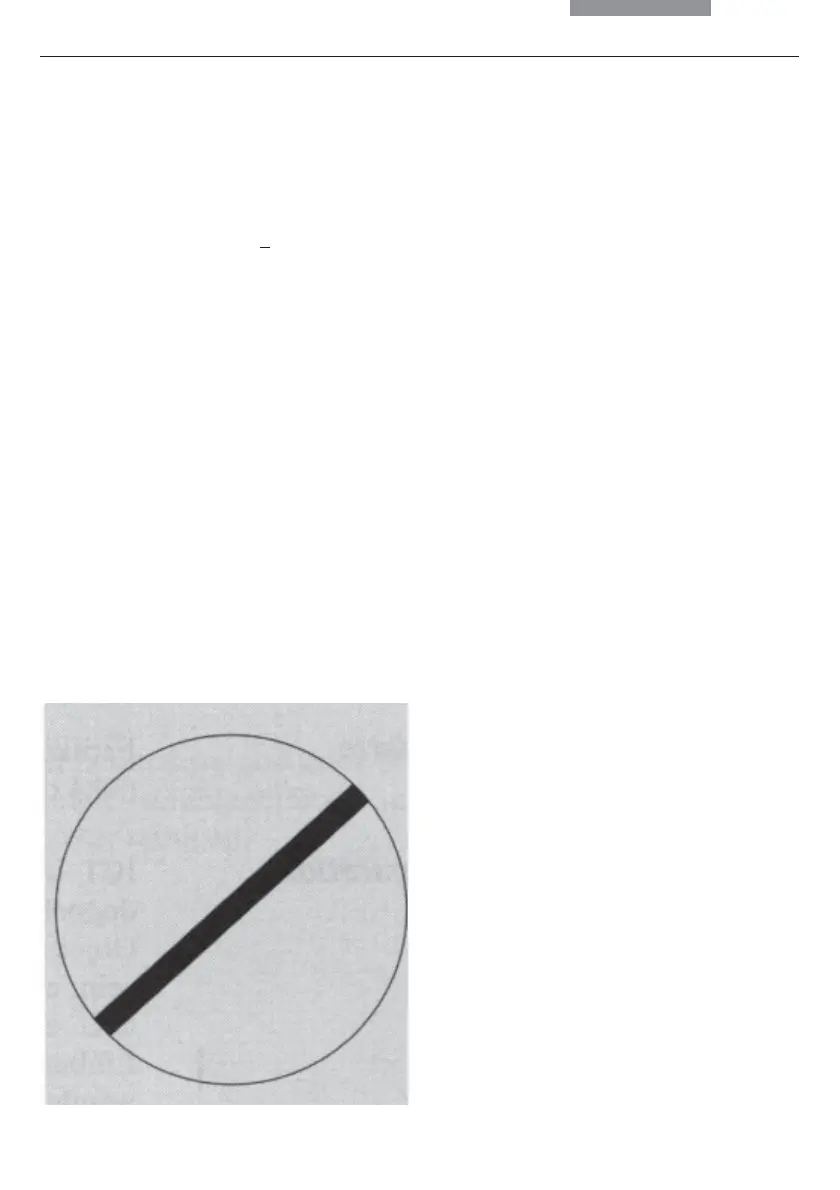

Abb. 40
Objektivpupille mit richtig zentriertem Kompensations-
streifen
• Schalten Sie nacheinander die kondensor-
seitigen Prismen ein und stellen Sie den dia-
gonalen dunklen Kompensationsstreifen (40)
scharf, indem Sie den Klemmring (36.2) etwas
lockern und die Augenlinse (36.1) verschie-
ben. Die Lamdaplatte muss dabei außer Funk-
tion sein, d.h., die Gravur
λ muss an der Un-
terseite des Analysators sein bzw. λ- und λ/
4-Platte müssen entfernt sein.
Bei richtiger Justierung muss der dunkle Strei-
fen in der Mitte des aufgehellten kreisförmigen
Feldes liegen.
Ist eine Justierung notwendig, gehen Sie
folgendermaßen vor:
• Stellen Sie sicher, dass die rechte Zentrier-
schraube, die für die Zentrierung der Licht-
ringe benötigt wird, nicht zu weit nach innen
gedreht ist, da sonst die Verschiebung des
Prismas mit dem linken Schlüssel behindert
werden kann.
• Drücken Sie den linken Zentrierschlüssel an
der Rückseite des Kondensors nach innen bis
er einrastet und justieren Sie den Streifen
durch Drehen des Schlüssels.
Der rechte Schlüssel wird dazu nicht benötigt.
