25
6. Assemblage

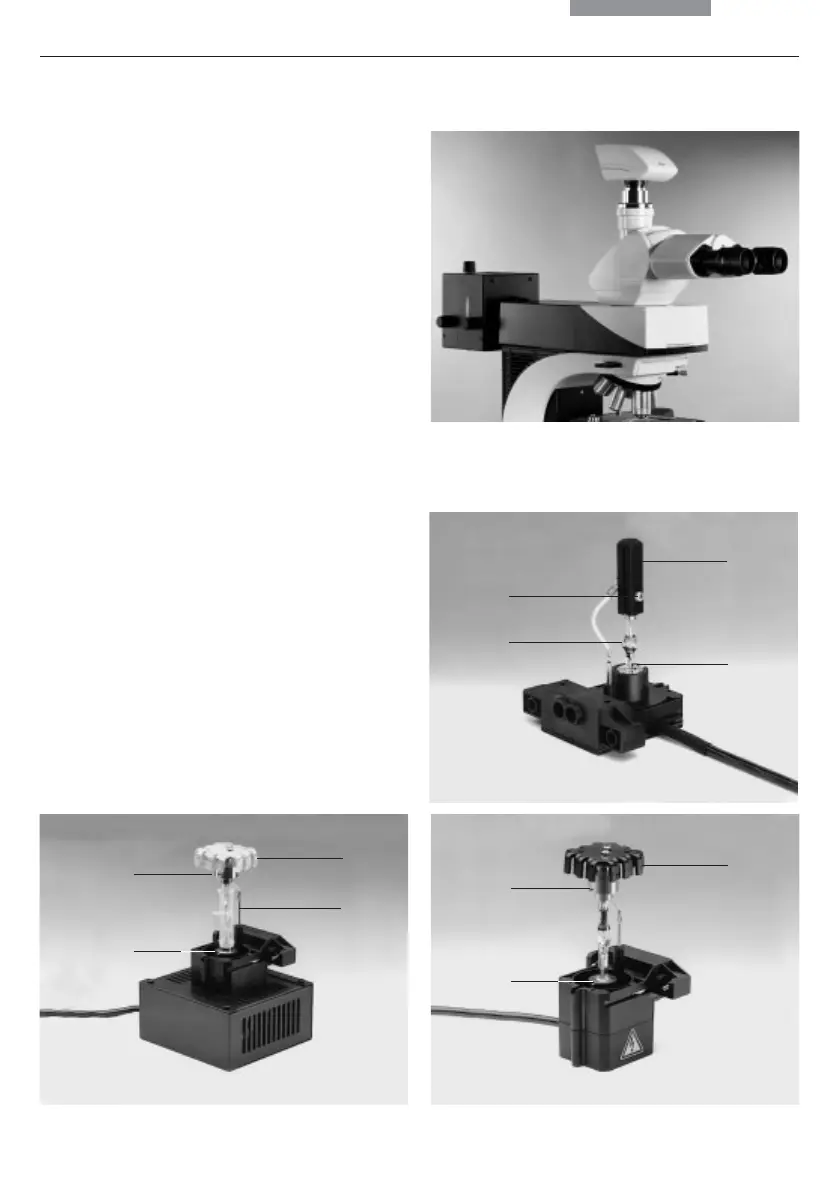

Fig. 19 a-c Douilles de lampes à vapeurs de Hg ou Xe
1 Serrage supérieur
2 Serrage inférieur
3 Système de refroidissement
4 Raccord de soudure du brûleur Hg 50
5 Enveloppe de protection du brûleur Xe 75
a
c
b
3
Hg 50
Hg 100
Xe 75
1
4
2
3
1
2
3
1
2
5
• Remettre en place la douille de lampe et ser-
rer à nouveau les vis de fixation (18.8).
• Fermer le boîtier de lampe et serrer à nouveau
les vis de fixation.
• Installer le boîtier de lampe dans le logement
de boîtier de lampe de l’épiscopie (20.1) et le
fixer avec la vis latérale.
• Raccorder le boîtier de lampe au régulateur
de puissance.
Fig. 20 Connexion du boîtier de lampe 106z
1 Logement du boîtier de lampe
