69
14. Adaptations ultérieures
Mise en place des prismes de condenseur DIC :
Monter comme suit les prismes marqués K
2
, K
3
etc. dans les grands orifices :
• Tourner légèrement les vis de centrage dans
le sens
inverse des aiguilles d’une montre.
• L’inscription des prismes doit être en haut.
L’inscription K
2
... doit impérativement se trou-
ver
à proximité du repère situé au bord de
l’orifice.
Remarque :
Avec une rotation de 180°, aucun contraste
interférentiel en lumière transmise n’est pos-
sible !
• Les 2 butées d’arrêt sous le prisme doivent
s’enclencher exactement dans la fente de
guidage.
• Tourner légèrement les vis de centrage et
veiller à ce que tous les prismes se déplacent
impeccablement en direction et soient pla-
cés profondément au bord inférieur de l’orifice.
• Coller les plaquettes autocollantes corres-
pondantes sur les champs qui sont disposés
à
l’opposé
(c’est-à-dire de l’autre côté de l’axe
de rotation) de l’anneau de lumière ou du
prisme.

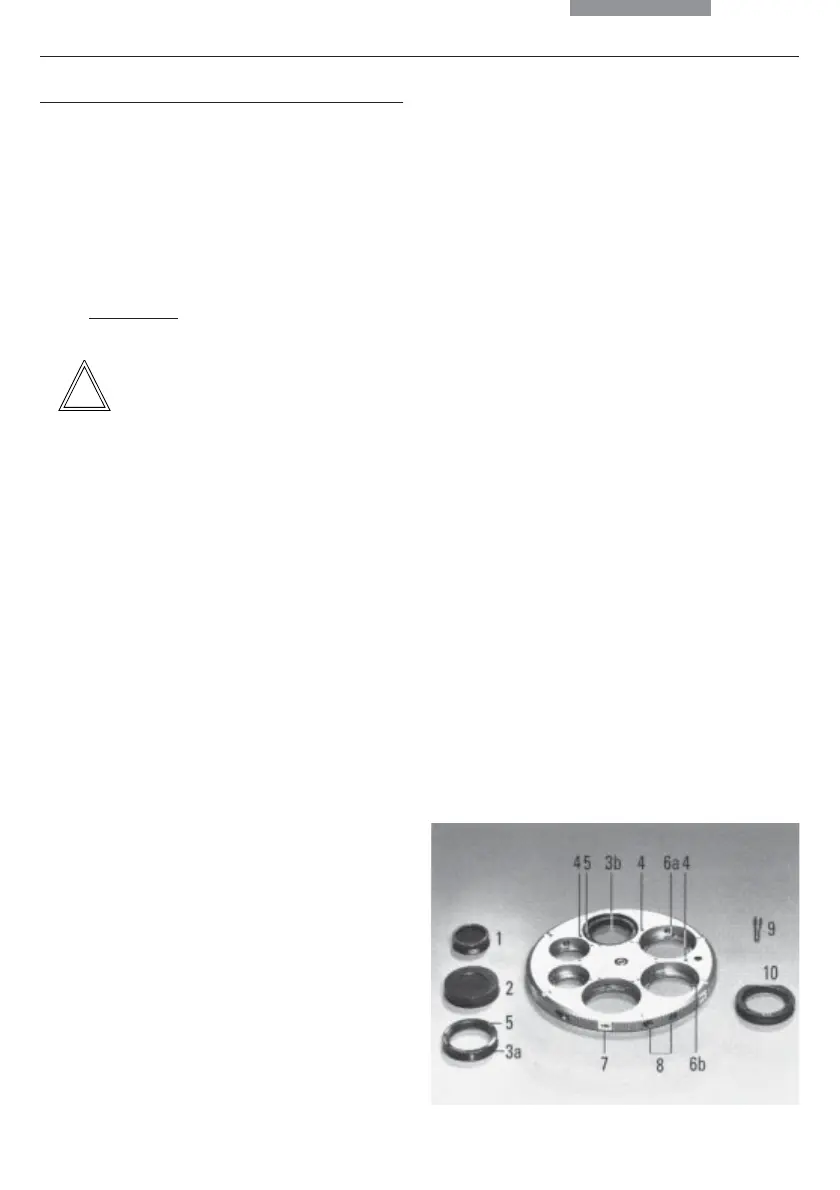

Fig. 74 Tourelle de condenseur UCA/P
1 Anneau de lumière ´ petit, PH », 2 anneau de lumière
´ grand » pour grands orifices, 3 a, b prisme de condenseur
DIC, 4 repère pour assemblage des prismes de condenseur
DIC, 5 repère K sur la monture de prisme, 6 rainure de gui-
dage du prisme, 7 plaquette adhésive, 8 vis de centrage, 9
axe de rotation, 10 lame λ ou λ/4
Attention :
Avant de monter la tourelle dans le condenseur,
veiller à ce qu’aucune vis de centrage ne dé-
passe sur le côté.
• Fixer la tourelle de condenseur sur l’axe et
vérifier que la tourelle tourne
impeccablement sur 360°.
• Fixer le condenseur avec la vis de fixation.
!
↔
