Leica DM2000 - Page 94

25
6. Montage

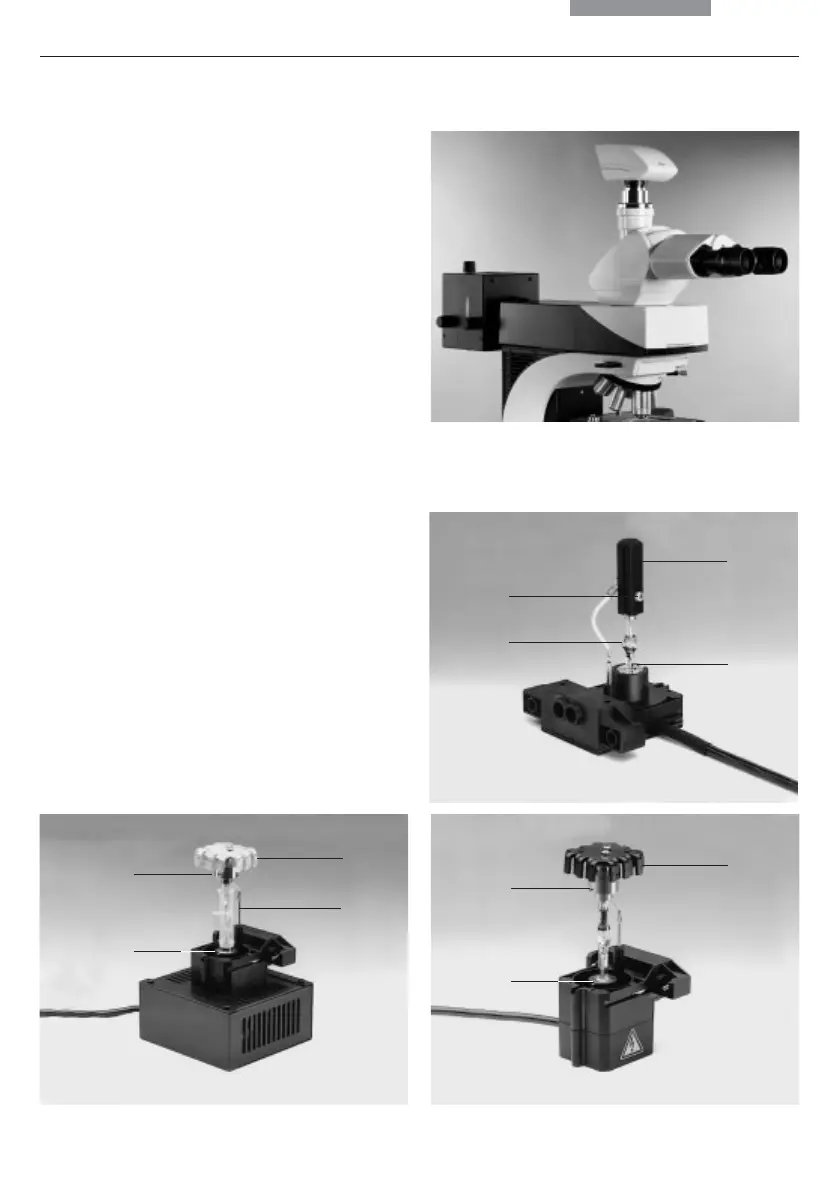

Abb. 19 a-c Lampenfassungen für Gasentladungslampen
1 Obere Klemmung
2 Untere Klemmung
3 Kühlelement
4 Abschmelznippel des Hg 50-Brenners
5 Schutzhülle des Xe 75-Brenners
a
c
b
3
Hg 50
Hg 100
Xe 75
1
4
2
3
1
2
3
1
2
5
• Setzen Sie die Lampenfassung wieder ein und
ziehen Sie die Befestigungsschrauben (18.8)
wieder an.
• Schließen Sie das Lampenhaus und ziehen
Sie die Befestigungsschrauben wieder an.
• Setzen Sie das Lampenhaus an die Auflicht-
Lampenhausaufnahme (20.1) an und befesti-
gen Sie es mit der seitlichen Klemmschraube.
• Schließen Sie das Lampenhaus am Vorschalt-
gerät an.
Abb. 20 Anschluss Lampenhaus 106z
1 Lampenhausaufnahme
