Installation mécanique
Appareils de base pour la plage de puissance de 0,37 ... 11 kW
Montage avec profilés de fixation (montage standard)
4
251
EDKVS9332X DE/EN/FR 8.0

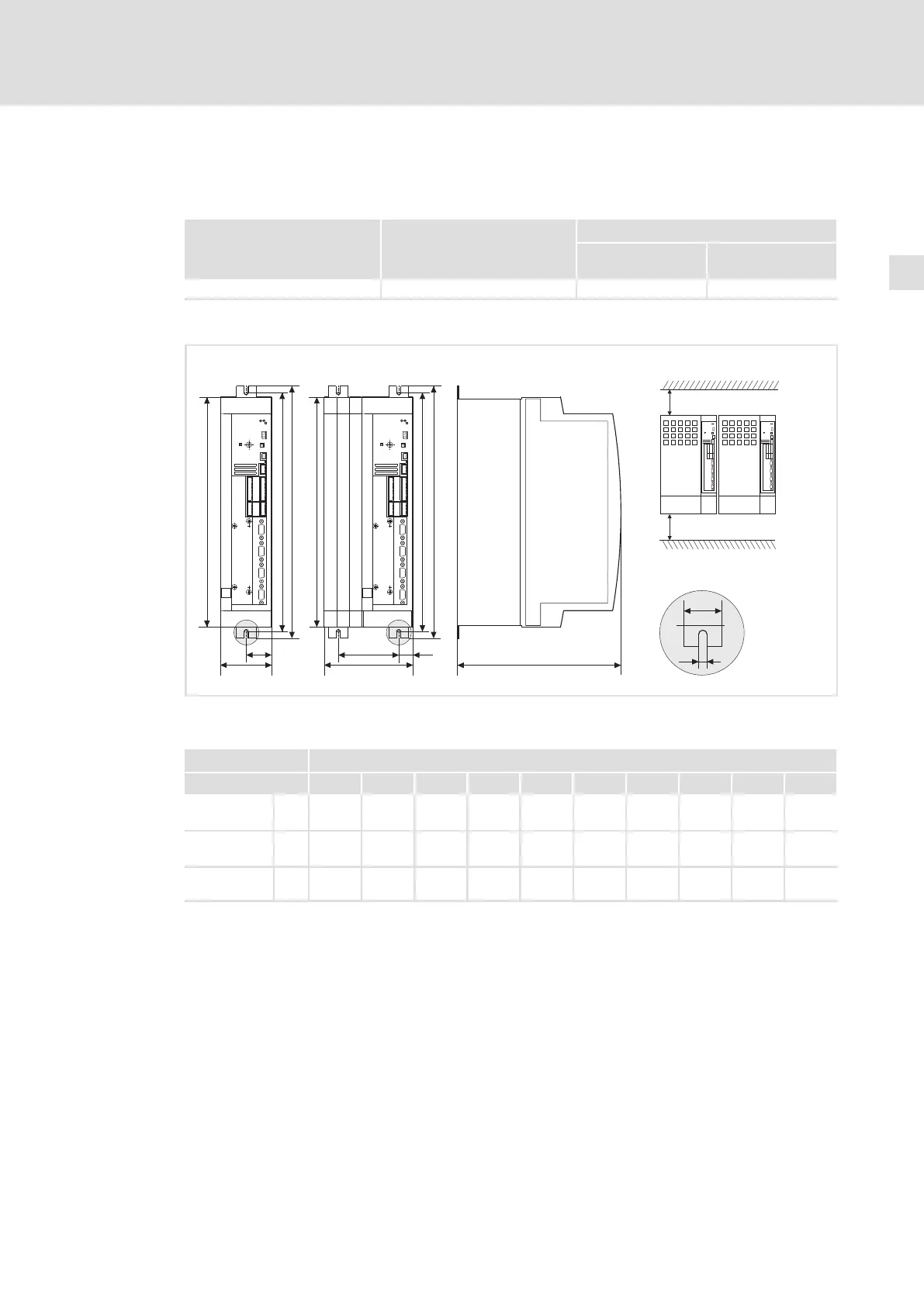

4.1.2 Montage avec profilés de fixation (montage standard)
Matériel de montage requis (compris dans l’équipement livré) :
Description Fonction
Quantité
EVS9321−Ex ...
EVS9324−Ex
EVS9325−Ex
EVS9326−Ex
Profilés de fixation Fixation du variateur de vitesse 2 4
Cotes
a
c
a
c
c1
d
b
b1
b1
d
b
LL
120
k
g
e
³ 100mm
³ 100mm
9300std062
Fig.4−1 Montage standard avec profilés de fixation 0,37 ... 11 kW
Les variateurs de vitesse peuvent être juxtaposés (espace nul).
9300 Encombrements [mm]
Type a b b1 c c1 d d1 e
1)
g k
EVS9321−Ex
EVS9322−Ex
78 384 350 39 − 365 ˘ 250 6,5 30
EVS9323−Ex
EVS9324−Ex
97 384 350 48,5 − 365 ˘ 250 6,5 30
EVS9325−Ex
EVS9326−Ex
135 384 350 21,5 92 365 ˘ 250 6,5 30
1)
Si un module bus de terrain est enfiché sur X1, prévoir un espace de montage supplémentaire pour le câble de
raccordement.
Montage
ƒ Monter les profilés de fixation sur l’enveloppe du variateur de vitesse.
