Installation mécanique
Appareils de base d’une puissance de 45 kW
Montage avec équerres de fixation (standard)
4
261
EDKVS9332X DE/EN/FR 8.0
4.3.2 Montage avec équerres de fixation (standard)
Matériel de montage requis (compris dans l’équipement livré) :
Description Fonction Quantité
Equerre de montage Fixation du variateur de vitesse 4
Vis à tête hexagonale M8 × 16 mm
(DIN 933)
Montage des équerres de fixation sur le variateur
de vitesse
4
Rondelle Æ 8,4 mm (DIN 125) Pour les vis à tête hexagonale 4
Rondelle Grower Æ 8 mm (DIN 127) Pour les vis à tête hexagonale 4
Encombrements
a
c1
e
b1
d
d1
b
l
c
³ 50 mm
³ 50 mm
g
m
k
0
³ 100 mm
³ 100mm
9300std068

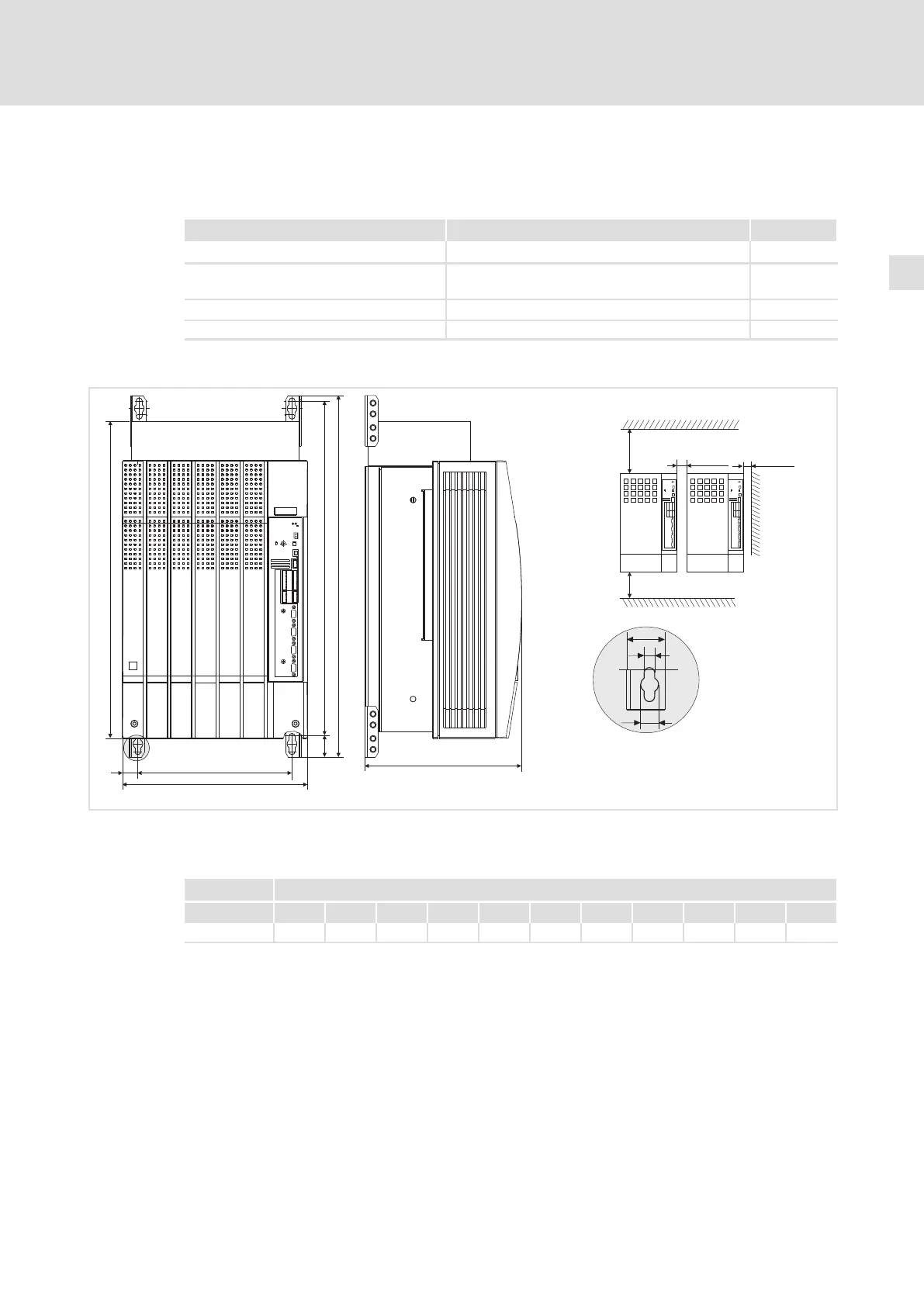

Fig.4−7 Montage standard avec équerres de fixation 45 kW
Lors de la juxtaposition des appareils, prévoir un espace afin de pouvoir démonter les boulons
à oeillet.
9300 Encombrements [mm]
Type a b b1 c c1 d d1 e
1)
g k m
EVS9330−Ex 340 580 591 28,5 283 615 38 285 11 28 18
1)
Si un module bus de terrain est enfiché sur X1, prévoir un espace de montage supplémentaire pour le câble de
raccordement.
Montage
ƒ Monter les équerres de fixation sur le radiateur du variateur de vitesse.
