Installation électrique
Appareils de base pour la plage de puissance de 15 ... 30 kW
Raccordement du moteur
5
286
EDKVS9332X DE/EN/FR 8.0
5.5.5 Raccordement du moteur
Remarque importante !
ƒ Une protection par fusibles du câble moteur n’est pas nécessaire.
ƒ Le variateur de vitesse possède 2 raccordements pour la surveillance de la
température moteur :
– les bornes T1, T2 pour le branchement d’un thermistor PTC ou d’un
contact thermique à ouverture ;
– les broches X8/5 et X8/8 de l’entrée codeur incrémental (X8) pour le
branchement d’une sonde thermique KTY.
Montage de la tôle de blindage
Stop !
Ne pas utiliser de colliers de fixation comme support de charge.
PE
T1
T2
U
VW
a
3.4Nm
30 lb-in
a
0
9300vec131

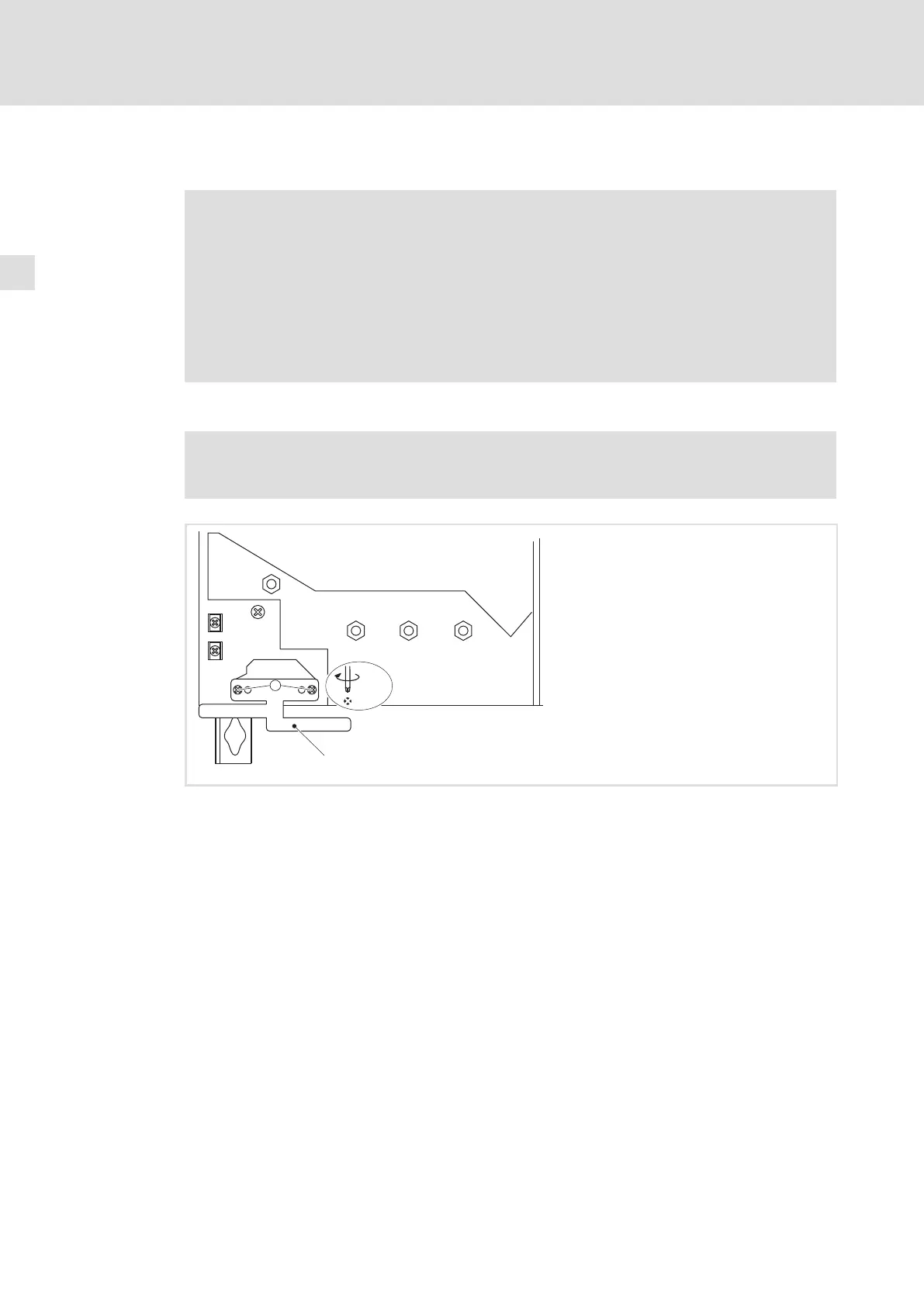

Fig.5−10 Montage de la tôle de blindage pour les variateurs de vitesse 15 ... 30 kW
Fixer la tôle de blindage à l’aide de deux vis autotaraudeuses Æ 4 × 14 mm (a).
