Mechanische Installation
Grundgeräte im Leistungsbereich 0,37 ... 11 kW
Montage mit Befestigungsschienen (Standard)
4
35
EDKVS9332X DE/EN/FR 8.0
4.1.2 Montage mit Befestigungsschienen (Standard)
Benötigtes Montagematerial aus dem Lieferumfang:
Beschreibung Verwendung
Anzahl
EVS9321−Ex ...
EVS9324−Ex
EVS9325−Ex
EVS9326−Ex
Befestigungsschienen Befestigung Antriebsregler 2 4
Abmessungen
a
c
a
c
c1
d
b
b1
b1
d
b
LL
120
k
g
e
³ 100mm
³ 100mm
9300std062

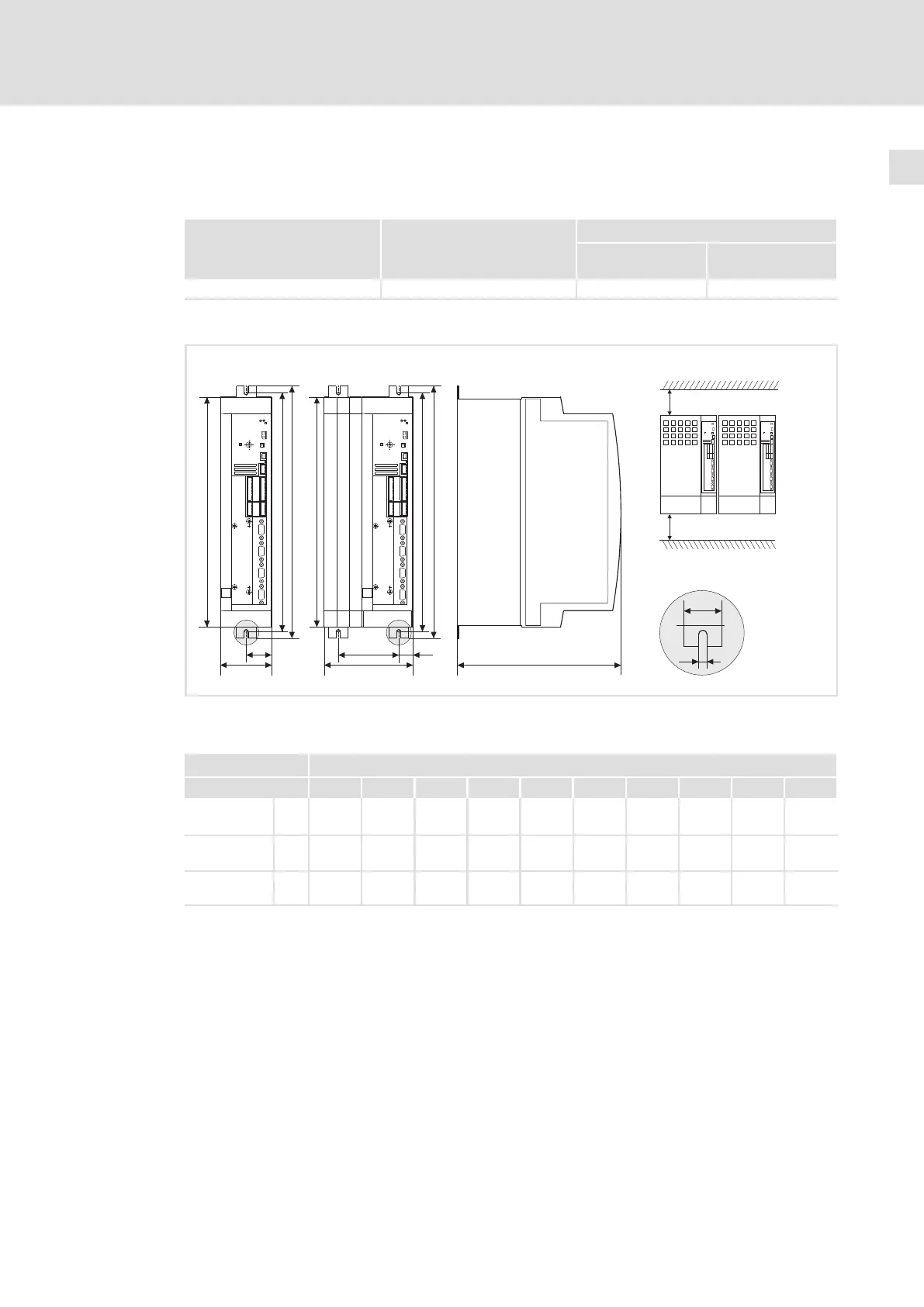

Abb. 4−1 Standardmontage mit Befestigungsschienen 0,37 ... 11 kW
Antriebsregler können ohne Abstand angereiht werden
9300 Maße [mm]
Typ a b b1 c c1 d d1 e
1)
g k
EVS9321−Ex
EVS9322−Ex
78 384 350 39 − 365 ˘ 250 6,5 30
EVS9323−Ex
EVS9324−Ex
97 384 350 48,5 − 365 ˘ 250 6,5 30
EVS9325−Ex
EVS9326−Ex
135 384 350 21,5 92 365 ˘ 250 6,5 30
1)
Bei aufgestecktem Feldbusmodul an X1 Montagefreiraum für Anschlusskabel berücksichtigen
Montage
ƒ Befestigungsschienen an die Gehäusewanne des Antriebsreglers montieren.
