Installation mécanique
Appareils de base d’une puissance de 45 kW
Montage avec séparation thermique (montage traversant)
4
262
EDKVS9332X DE/EN/FR 8.0
4.3.3 Montage avec séparation thermique (montage traversant)
Pour le montage traversant, utiliser impérativement le variateur de vitesse EVS93xx−Ex. Se
munir également du kit pour montage traversant EJ0010.
Cotes
d2
d2
d2
d
b
g
e2
a
d1
h
h
e3
c2
c3
c4
e
e1
L
a1
d3
b1
c1
9300std069

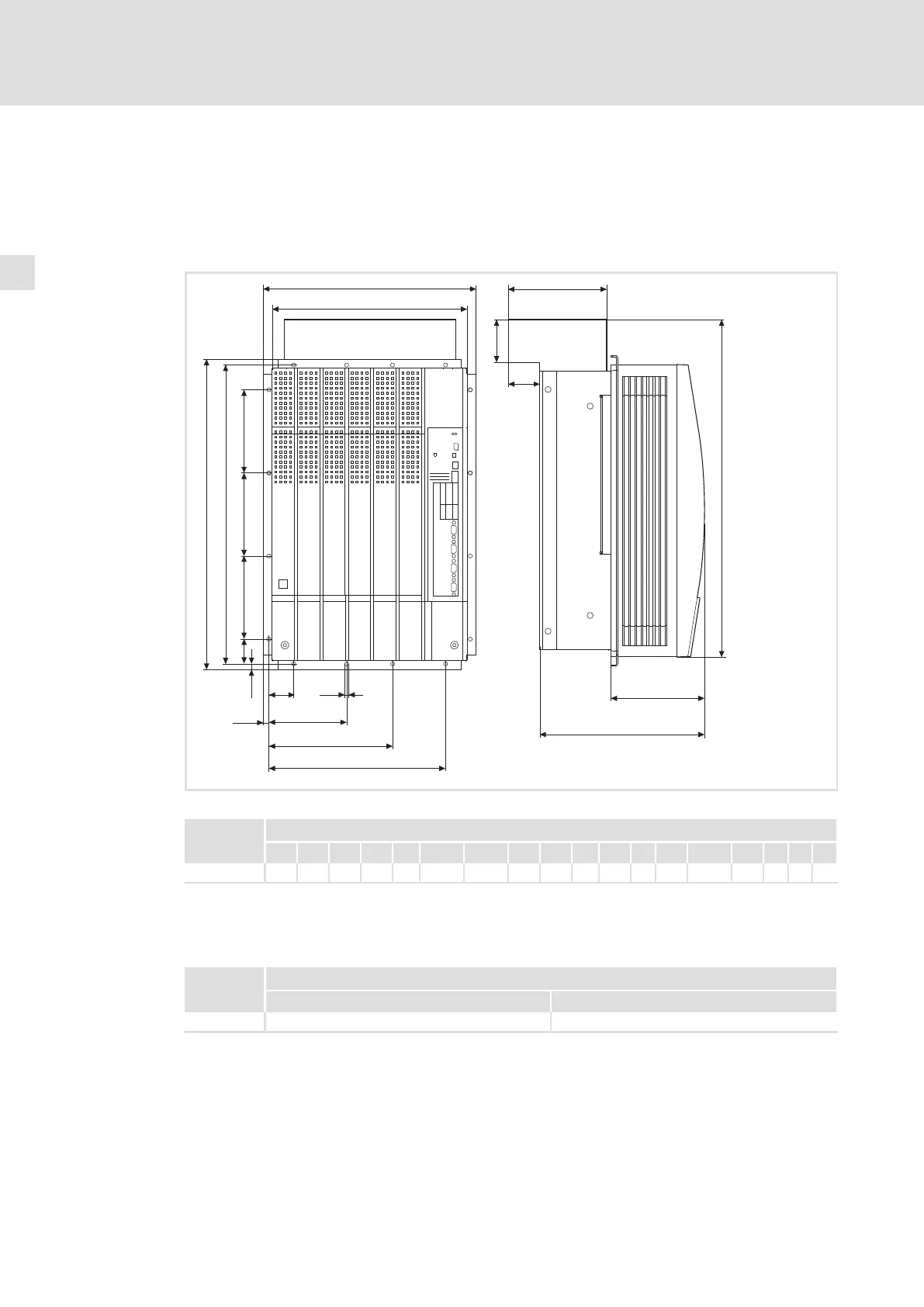

Fig.4−8 Encombrements : montage avec séparation thermique (montage traversant) 45 kW
9300 Encombrements [mm]
Type a a1 b b1 c1 c2 c3 c4 d d1 d2 d3 e
1)
e1 e2 e3 g h
EVS9330−Ex 373 340 543 591 45 137,5 217,5 310 525 45 145 81 285 163,5 185 66 7 9
1)
Si un module bus de terrain est enfiché sur X1, prévoir un espace de montage supplémentaire pour le câble de
raccordement.
Encoche de montage dans l’armoire électrique
9300 Encombrements [mm]
Type Largeur Hauteur
EVS9330−Ex 320 515
