Installation électrique
Câblage des raccordements de commande
STATE−BUS
5

313
EDKVS9332X DE/EN/FR 8.0
5.8.4 STATE−BUS
 Stop !
Risque de destruction de la carte de commande !
La carte de commande est détruite en cas d’application d’une tension
perturbatrice sur X5/ST1, X5/ST2.
Mesure de protection
Ne pas appliquer une tension perturbatrice sur X5/ST1, X5/ST2.
GND2 GND2 GND2+24V +24V +24V
A2 A2 A2A3 A3 A3A4 A4 A4ST1 ST1 ST1
ST2 ST2 ST2
59 59 5939 39 39
47k
47k
47k
50mA
50mA
50mA
50mA
50mA
50mA
50mA
50mA
50mA
50mA
50mA
50mA
X5 X5 X5
A1 A1 A1
PES PESPES PES PES
9300std222

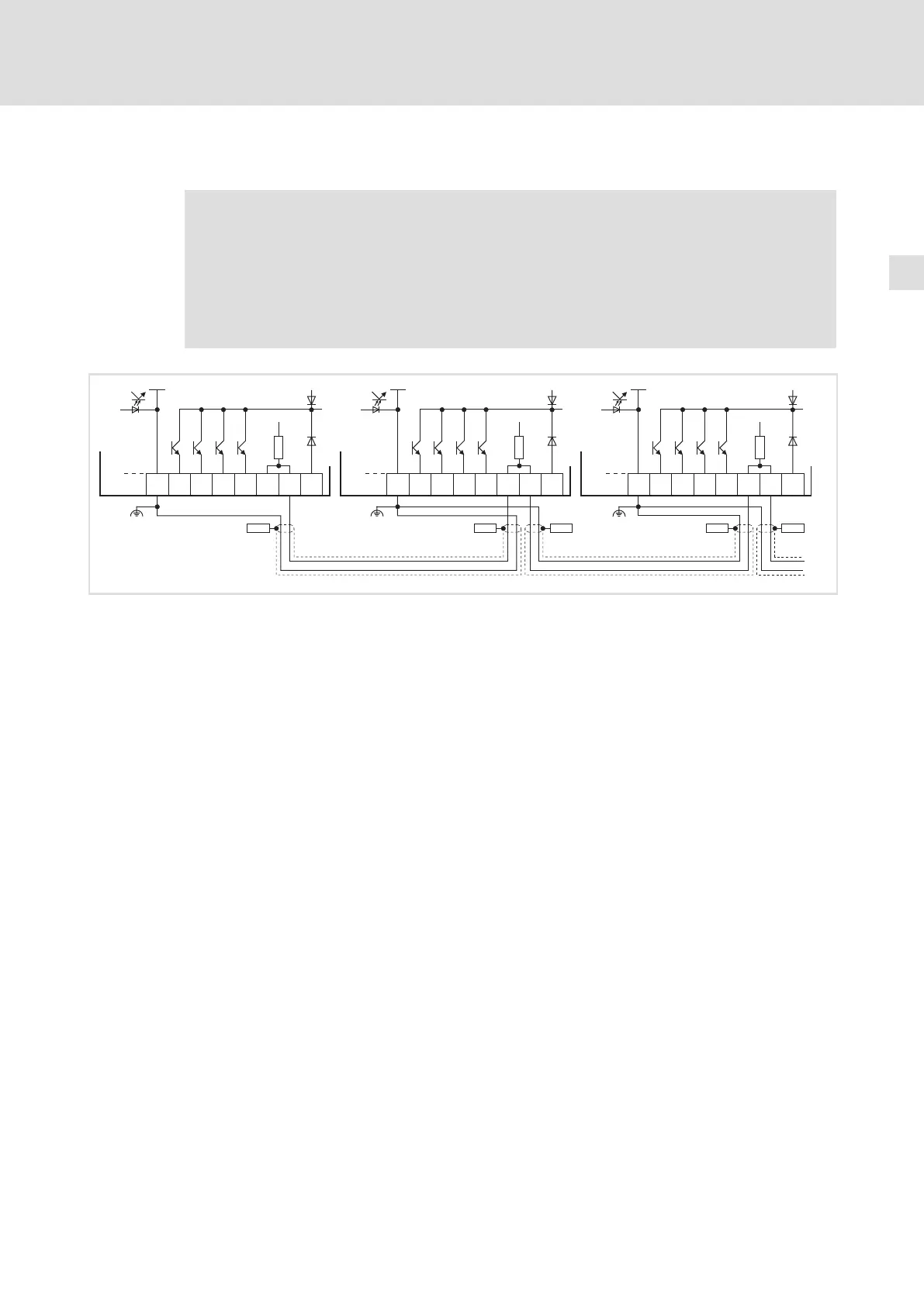

Fig.5−30 Exemple de câblage pour un réseau d’entraînements avec le bus STATE−BUS
PES Raccordement HF via connexion avec PE par surface importante
