Elektrische Installation
Grundgeräte im Leistungsbereich 0,37 ... 11 kW
Motoranschluss
5
61
EDKVS9332X DE/EN/FR 8.0
5.4.5 Motoranschluss
Hinweis!
ƒ Eine Absicherung der Motorleitung ist nicht erforderlich.
ƒ Der Antriebsregler hat 2 Anschlüsse für die
Motortemperatur−Überwachung:
– Klemmen T1, T2 zum Anschluss eines Kaltleiters (PTC) oder
Thermokontakts (Öffner).
– Pin X8/5 und X8/8 des Inkrementalgeber−Eingangs (X8) zum Anschluss
eines Temperatursensors KTY.
Montage Schirmblech
Stop!
ƒ Um den PE−Gewindebolzen nicht zu beschädigen, das Schirmblech und den
PE−Anschluss immer in der gezeigten Reihenfolge montieren. Die
benötigten Teile finden Sie im Beipack.
ƒ Laschen nicht als Zugentlastung benutzen.
PE
UVW
T1T2
M6
M5
a
1.7 Nm
15 lb-in
PE
M5
3.4 Nm
30 lb-in
}
+
PE
a
2
3
4
5
6
7
1
0
2
4
7
8
0
9300vec128

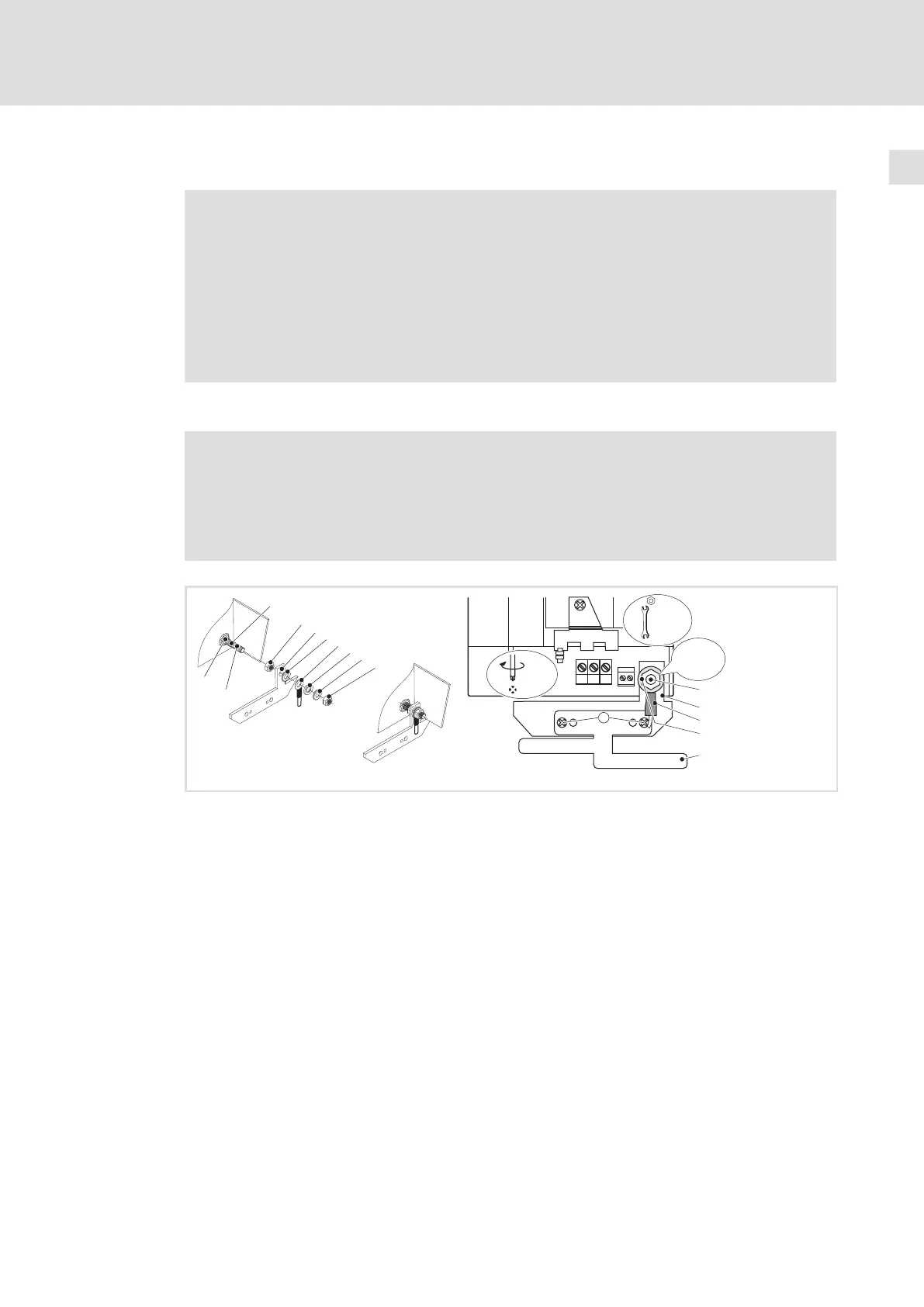

Abb. 5−4 Montage des Schirmblechs bei Antriebsreglern 0,37 ... 11 kW
PE−Gewindebolzen
Mutter M5 aufschrauben und handfest anziehen
Befestigungswinkel für Schirmblech aufschieben
Fächerscheibe aufschieben
PE−Leitung mit Ringkabelschuh aufschieben
Unterlegscheibe aufschieben
Federring aufschieben
Mutter M5 aufschrauben und anziehen
Schirmblech mit zwei Schrauben M4 (a) auf Befestigungswinkel schrauben
