Mechanische Installation
Grundgeräte mit der Leistung 45 kW
Montage thermisch separiert (Durchstoßtechnik)
4
46
EDKVS9332X DE/EN/FR 8.0
4.3.3 Montage thermisch separiert (Durchstoßtechnik)
Für die Montage in Durchstoßtechnik müssen Sie den Antriebsregler Typ EVS93xx−Ex ver-
wenden. Zusätzlich benötigen Sie den Montagesatz für Durchstoßtechnik EJ0010.
Abmessungen
d2
d2
d2
d
b
g
e2
a
d1
h
h
e3
c2
c3
c4
e
e1
L
a1
d3
b1
c1
9300std069

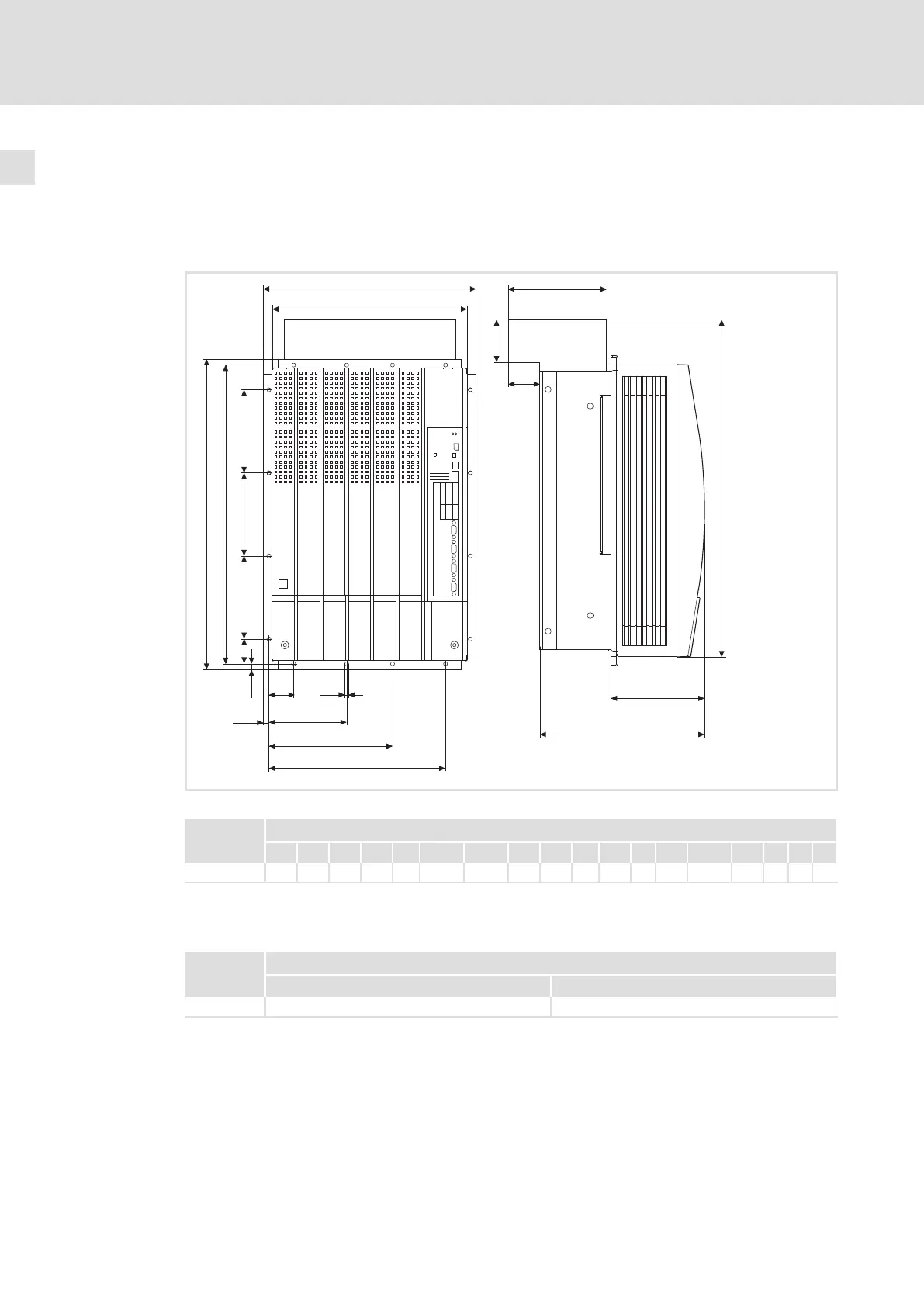

Abb. 4−8 Abmessungen Montage thermisch separiert 45 kW
9300 Maße [mm]
Typ a a1 b b1 c1 c2 c3 c4 d d1 d2 d3 e
1)
e1 e2 e3 g h
EVS9330−Ex 373 340 543 591 45 137,5 217,5 310 525 45 145 81 285 163,5 185 66 7 9
1)
Bei aufgestecktem Feldbusmodul an X1 Montagefreiraum für Anschlusskabel berücksichtigen
Montageausschnitt im Schaltschrank
9300 Maße [mm]
Typ Breite Höhe
EVS9330−Ex 320 515
