Mechanische Installation
Grundgerät im Leistungsbereich 55 ... 75 kW
Wichtige Hinweise
4
49
EDKVS9332X DE/EN/FR 8.0
4.4
Grundgerät im Leistungsbereich 55 ... 75 kW
4.4.1
Wichtige Hinweise

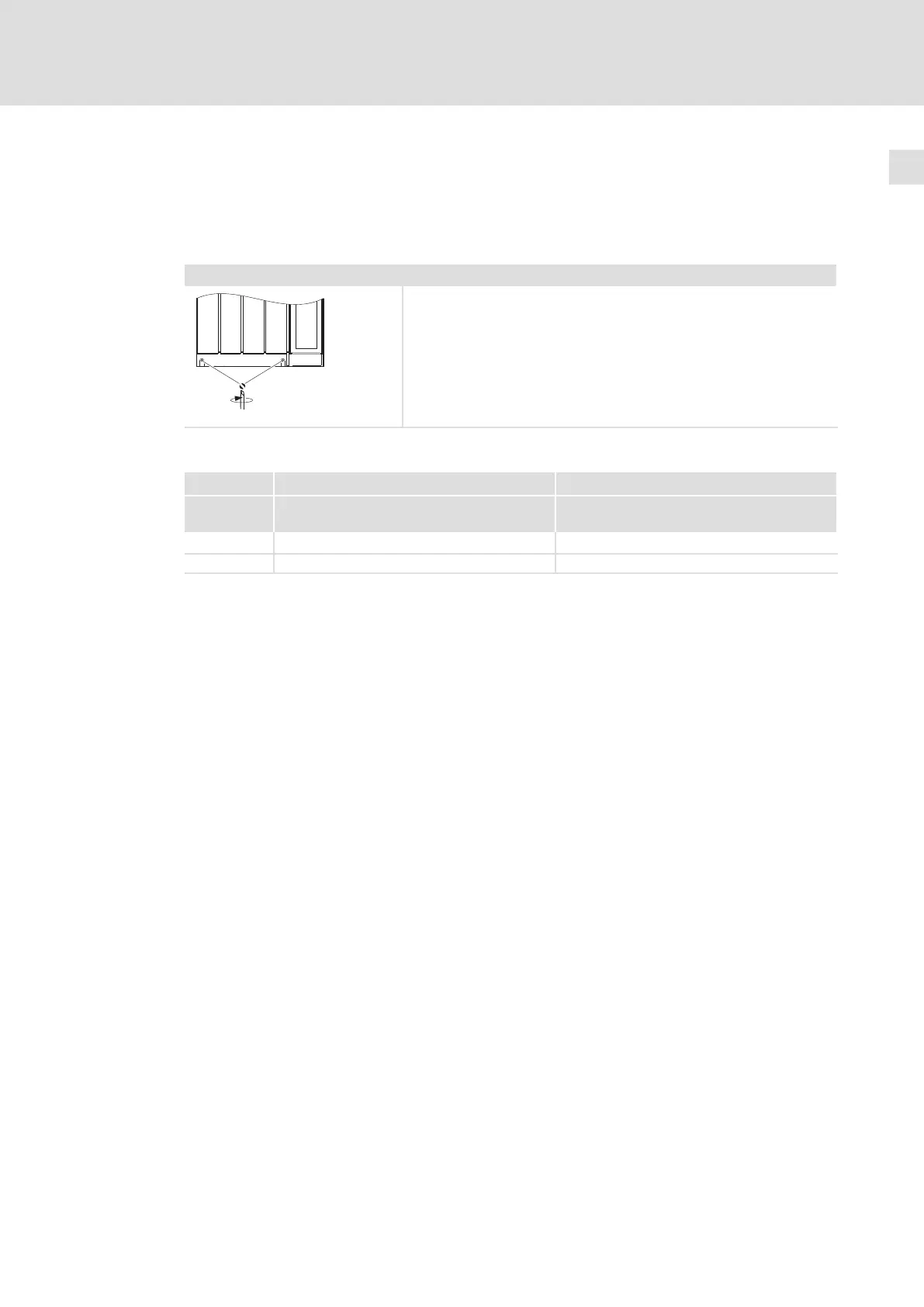

Der Beipack liegt im Innenraum des Antriebsreglers.
Haube des Antriebsreglers abnehmen
0
1
1.
Schrauben
lösen
2.
Haube
nach oben klappen und aushängen
9300vec113
Masse der Geräte
9300
Standardgerät
"Cold Plate"−Gerät
Typ
EVS93xx−
E
x
[kg]
EVS93xx−
C
x
[kg]
EVS9331−xx
59,0
˘
EVS9332−xx
59,0
˘
48
50
