Elektrische Installation
Grundgeräte im Leistungsbereich 15 ... 30 kW
Motoranschluss
5
70
EDKVS9332X DE/EN/FR 8.0
5.5.5 Motoranschluss
Hinweis!
ƒ Eine Absicherung der Motorleitung ist nicht erforderlich.
ƒ Der Antriebsregler hat 2 Anschlüsse für die
Motortemperatur−Überwachung:
– Klemmen T1, T2 zum Anschluss eines Kaltleiters (PTC) oder
Thermokontakts (Öffner).
– Pin X8/5 und X8/8 des Inkrementalgeber−Eingangs (X8) zum Anschluss
eines Temperatursensors KTY.
Montage Schirmblech
Stop!
Laschen nicht als Zugentlastung benutzen.
PE
T1
T2
U
VW
a
3.4Nm
30 lb-in
a
0
9300vec131

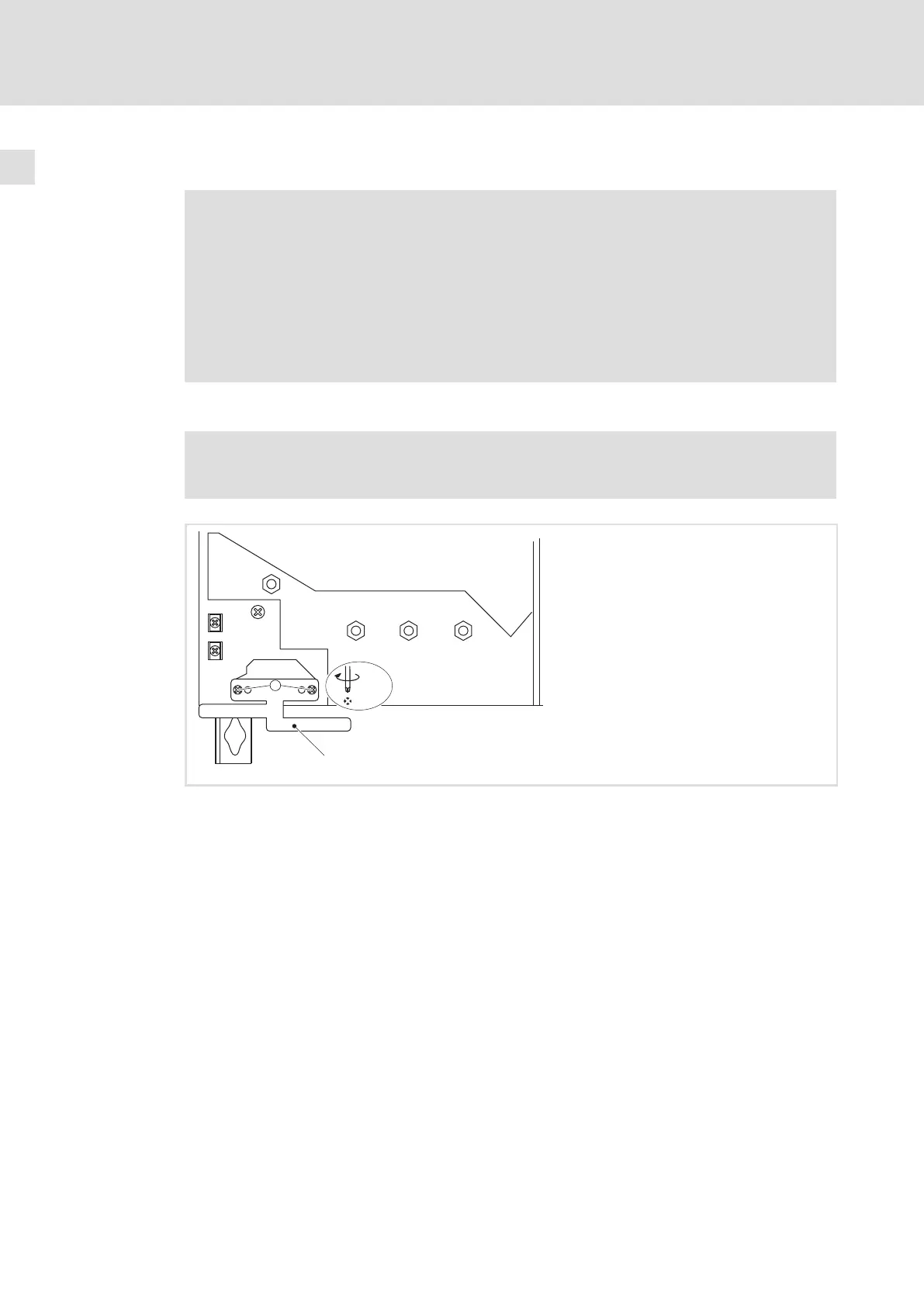

Abb. 5−10 Montage des Schirmblechs bei Antriebsreglern 15 ... 30 kW
Schirmblech mit zwei Selbstformschrauben Æ 4 × 14 mm (a) anschrauben
