Installation mécanique
Appareils de base pour la plage de puissance de 15 ... 30 kW
Montage avec équerres de fixation (standard)
4
256
EDKVS9332X DE/EN/FR 8.0
4.2.2 Montage avec équerres de fixation (standard)
Matériel de montage requis (compris dans l’équipement livré) :
Description Fonction Quantité
Equerre de montage Fixation du variateur de vitesse 4
Vis à tête conique bombée M5 × 10 mm
(DIN 966)
Montage des équerres de fixation sur le variateur
de vitesse
4
Cotes
c1
a
d1
c
e
d
b1
b
L
g
m
k
0
³ 100mm
³ 100mm
9300std065

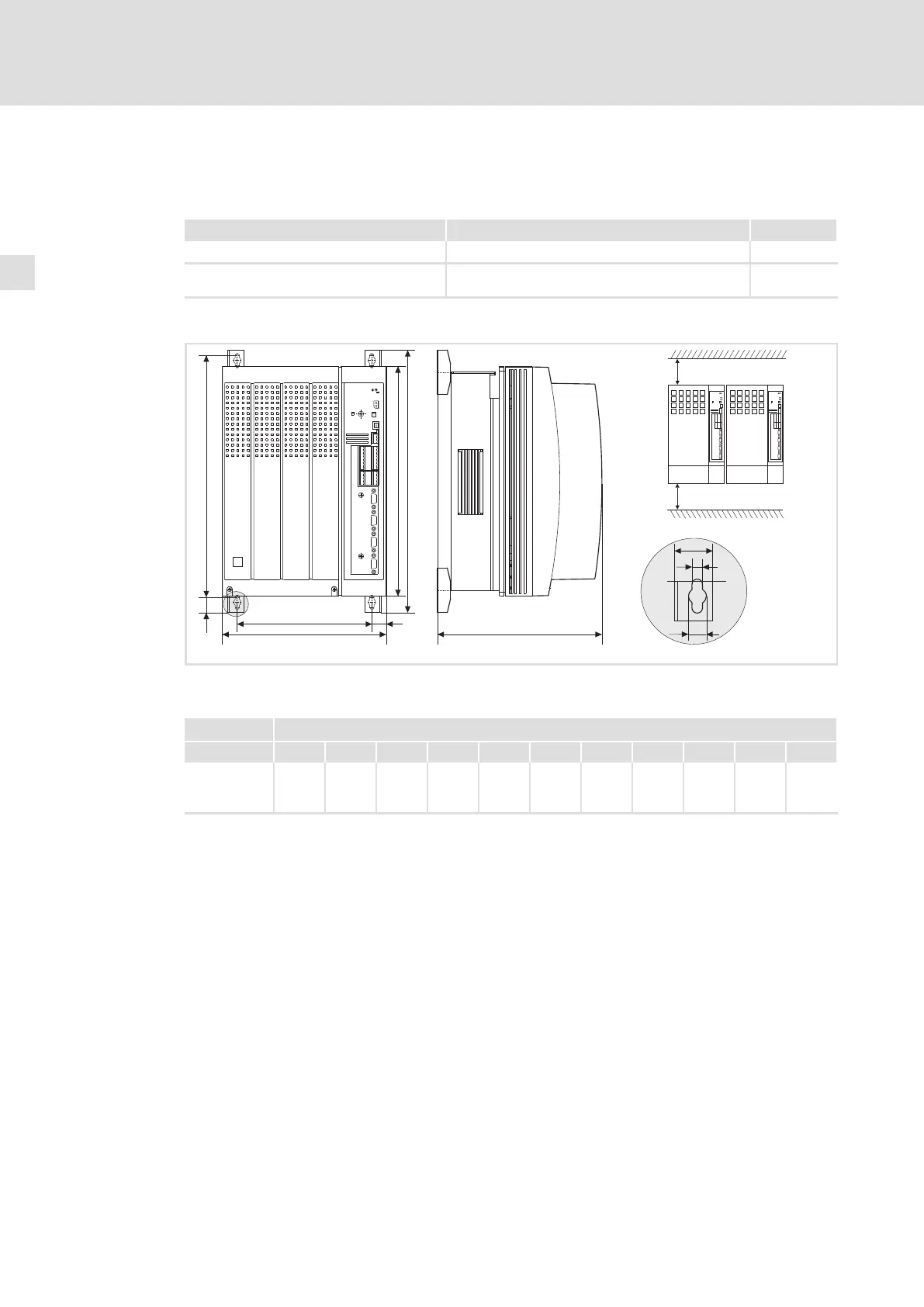

Fig.4−4 Montage standard avec équerres de fixation 15 ... 30 kW
Les variateurs de vitesse peuvent être juxtaposés (espace nul).
9300 Encombrements [mm]
Type a b b1 c c1 d d1 e
1)
g k m
EVS9327−Ex
EVS9328−Ex
EVS9329−Ex
250 402 350 22 206 370 24 250 6,5 24 11
1)
Si un module bus de terrain est enfiché sur X1, prévoir un espace de montage supplémentaire pour le câble de
raccordement.
Montage
ƒ Monter les équerres de fixation sur le radiateur du variateur de vitesse.
