Mechanische Installation
Grundgeräte im Leistungsbereich 0,37 ... 11 kW
Montage thermisch separiert (Durchstoßtechnik)
4

36
EDKVS9332X DE/EN/FR 8.0

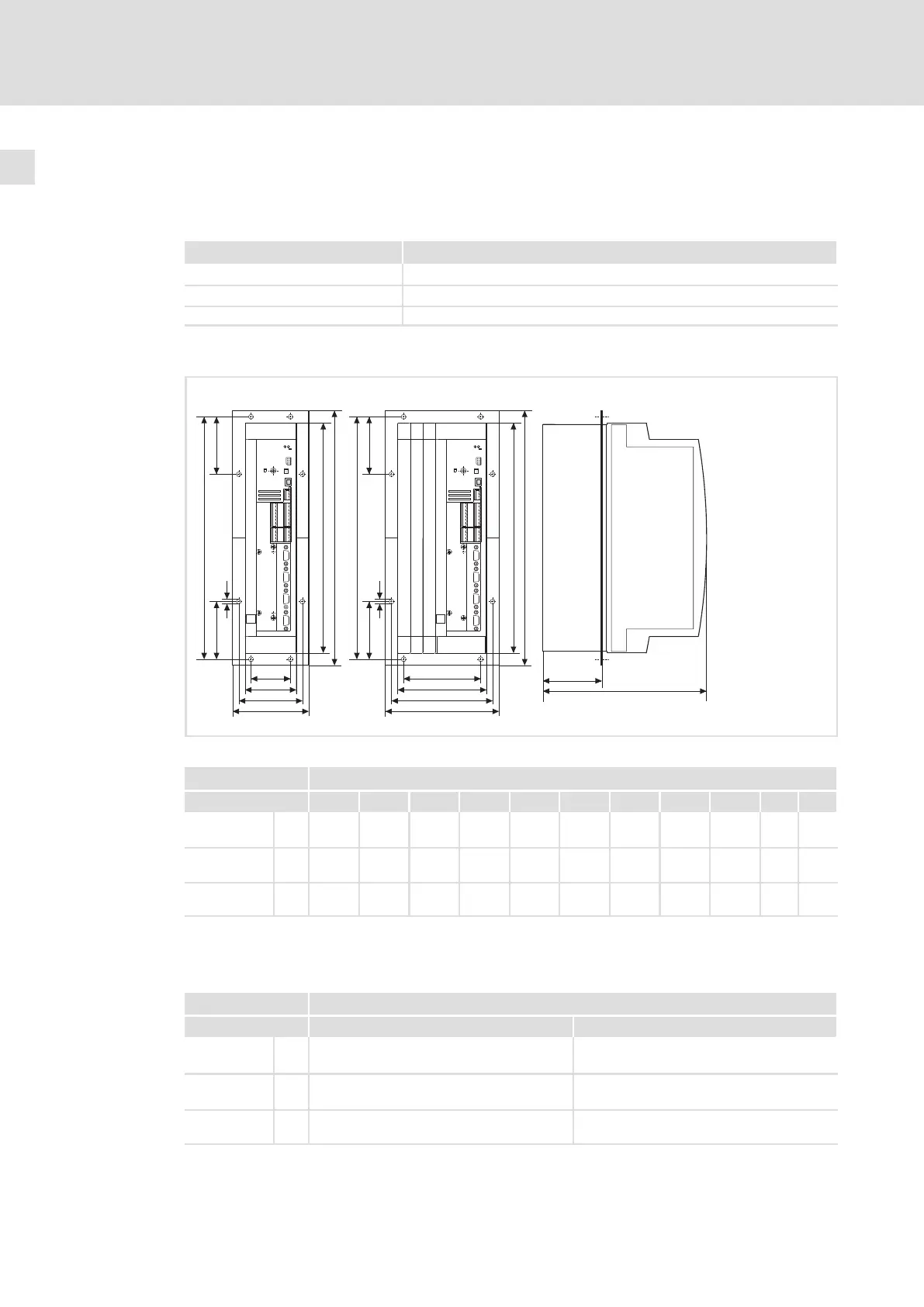

4.1.3 Montage thermisch separiert (Durchstoßtechnik)
Für die Montage in Durchstoßtechnik müssen Sie den Antriebsregler Typ EVS93xx−Ex ver-
wenden. Zusätzlich benötigen Sie den Montagesatz für Durchstoßtechnik:
Typ Montagesatz
EVS9321−Ex, EVS9322−Ex EJ0036
EVS9323−Ex, EVS9324−Ex EJ0037
EVS9325−Ex, EVS9326−Ex EJ0038
Abmessungen
a1a1
c1c1
aa
cc
gg
d1d1
d1d1
dd
b1b1
bb
LL
10
e
f
9300std063
Abb. 4−2 Abmessungen Montage thermisch separiert 0,37 ... 11 kW
9300 Maße [mm]
Typ a a1 b b1 c c1 d d1 e
1)
f g
EVS9321−Ex
EVS9322−Ex
 112,5 78 385,5 350 60 95,5 365,5 105,5 250 92 6,5
EVS9323−Ex
EVS9324−Ex
 131,5 97 385,5 350 79 114,5 365,5 105,5 250 92 6,5
EVS9325−Ex
EVS9326−Ex
 169,5 135 385,5 350 117 152,5 365,5 105,5 250 92 6,5
1)
Bei aufgestecktem Feldbusmodul an X1 Montagefreiraum für Anschlusskabel berücksichtigen
Montageausschnitt im Schaltschrank
9300 Maße [mm]
Typ Breite Höhe
EVS9321−Ex
EVS9322−Ex

82 350
EVS9323−Ex
EVS9324−Ex
 101 350
EVS9325−Ex
EVS9326−Ex
 139 350
