Mechanische Installation
Grundgerät im Leistungsbereich 55 ... 75 kW
Montage thermisch separiert (Durchstoßtechnik)
4
51
EDKVS9332X DE/EN/FR 8.0
4.4.3 Montage thermisch separiert (Durchstoßtechnik)
Für die Montage in Durchstoßtechnik müssen Sie den Antriebsregler Typ EVS93xx−Ex ver-
wenden. Zusätzlich benötigen Sie den Montagesatz für Durchstoßtechnik EJ0009.
Abmessungen
h
c1
c2
c3
c4
g
a1
a
d1
h
d2
d2
d2
d
b
b1
e1
e
L
9300std071

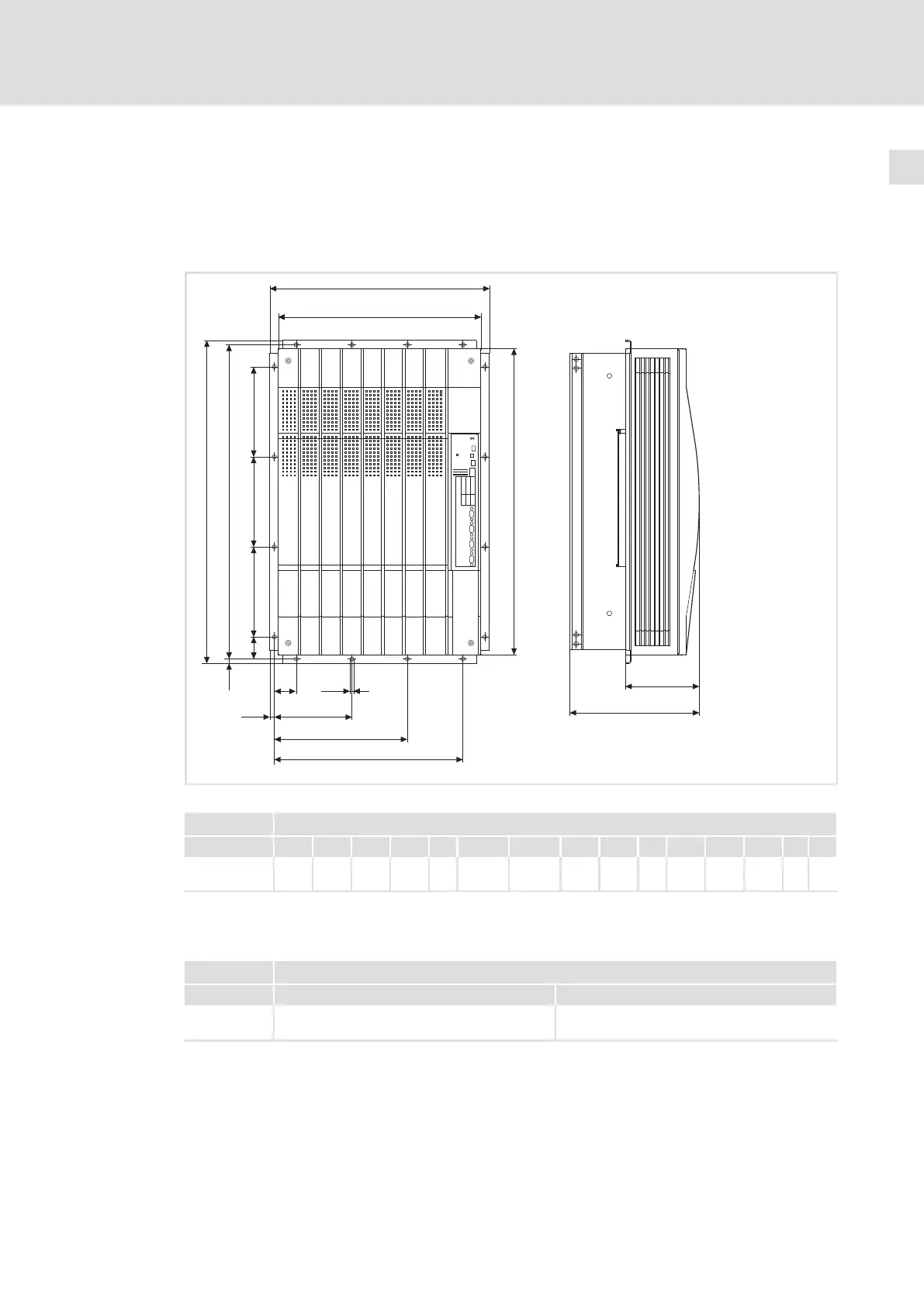

Abb. 4−14 Abmessungen Montage thermisch separiert 55 ... 75 kW
9300 Maße [mm]
Typ a a1 b b1 c1 c2 c3 c4 d d1 d2 e
1)
e1 g h
EVS9331−Ex
EVS9332−Ex
488 450 718 680 49 172,5 295,5 419 698 49 200 285 164 9 10
1)
Bei aufgestecktem Feldbusmodul an X1 Montagefreiraum für Anschlusskabel berücksichtigen
Montageausschnitt im Schaltschrank
9300 Maße [mm]
Typ a1 b1
EVS9331−Ex
EVS9332−Ex
428,5 660
