Installation électrique
Câblage du système de bouclage
Codeur SinCos sur X8
5
322
EDKVS9332X DE/EN/FR 8.0
5.10.4 Codeur SinCos sur X8
Spécifications techniques
Domaine Données
Raccordement au variateur de
vitesse
Connecteur mâle Sub−D à 9 broches
Codeurs SinCos raccordables l Codeurs SinCos simples avec tension nominale 5 V ... 8 V
l Codeurs SinCos avec une interface Hiperface
®
de type Stegmann
SCS/SCM (la durée d’initialisation du variateur est alors augmentée
d’env. 2 s)
Tension voie sinus et voie cosinus 1 V
ss
±0,2 V
Tension RefSIN et RefCOS +2,5 V
Résistance interne R
i
221 W
Source de tension interne
(X8/4, X8/5)
5 V CC/200 mA maxi
Câblage
SIN
COS
0.5 V
0.5V
RefCOS
RefSIN
= 2.5 V
= 2.5 V
SIN
V
CC
GND
Z
+KTY
-KTY
1
2
3
4
5
6
7
8
9
COS
X8
l<50m
RefCOS
RefSIN
Z
KTY
9300STD330

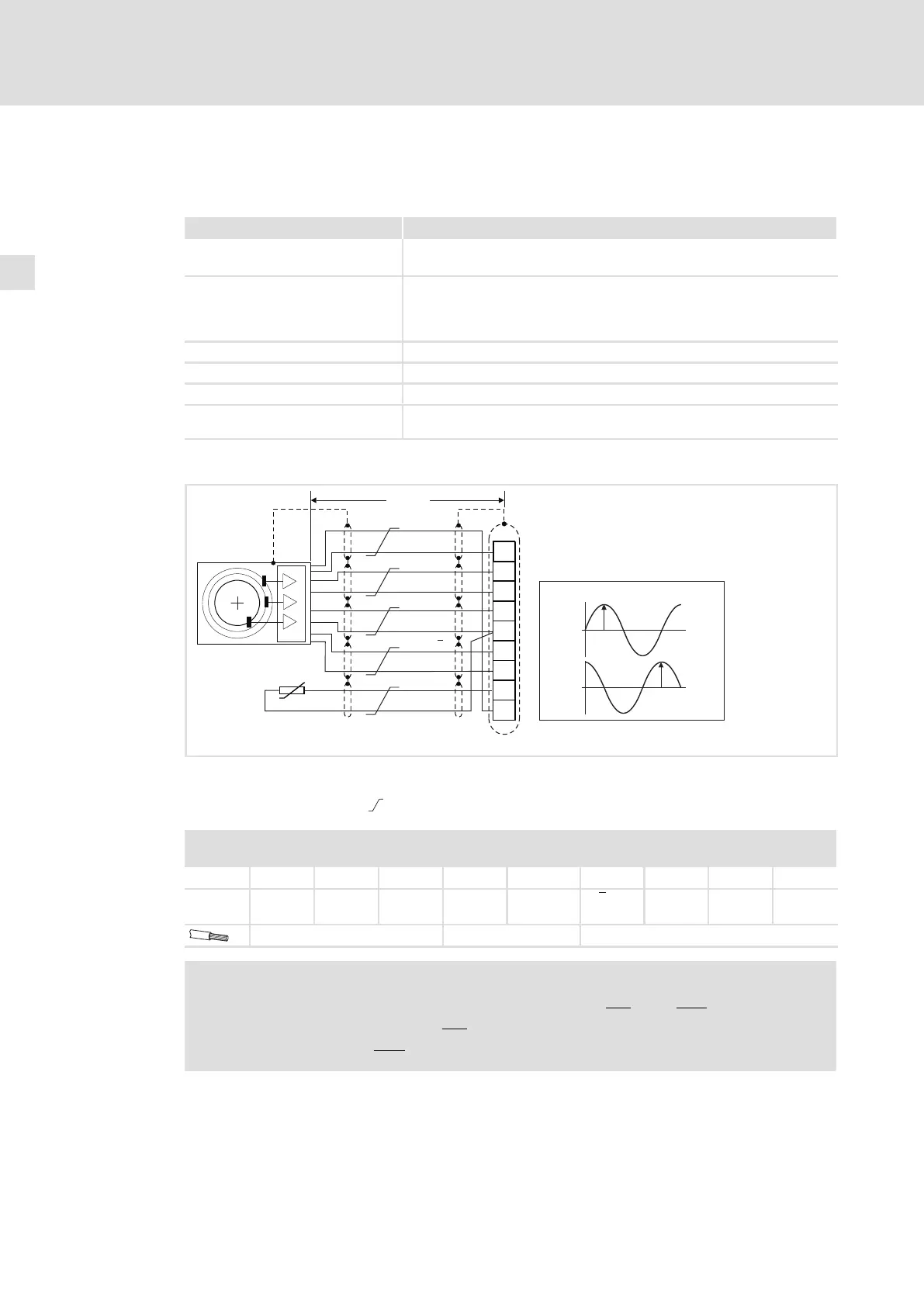

Fig.5−34 Raccordement du codeur SinCos
Evolution des signaux en cas de rotation horaire
Brins torsadés par paire
X8 − codeur SinCos
Connecteur mâle Sub−D à 9 broches
Broche 1
2 3 4 5 6 7 8 9
Signal SIN RefCOS COS V
CC
GND (−KTY) Z ou
−RS485
Z ou
+RS485
+KTY RefSIN
0,14 mm
2
(AWG 26) 1 mm
2
(AWG 18) 0,14 mm
2
(AWG 26)
Remarque importante !
ƒ Pour des codeurs avec indications de voie SIN, SIN, COS, COS :
– raccorder RefSIN avec SIN
et
– RefCOS avec COS
.
