Installation mécanique
Appareils de base pour la plage de puissance de 0,37 ... 11 kW
Montage sur semelle de refroidissement
4
254
EDKVS9332X DE/EN/FR 8.0
Cotes
a
c1
c
c
a
a
c
gg g
b1 b1 b1
dd d
bb b
LLL
210
e
<75°C
9300std064

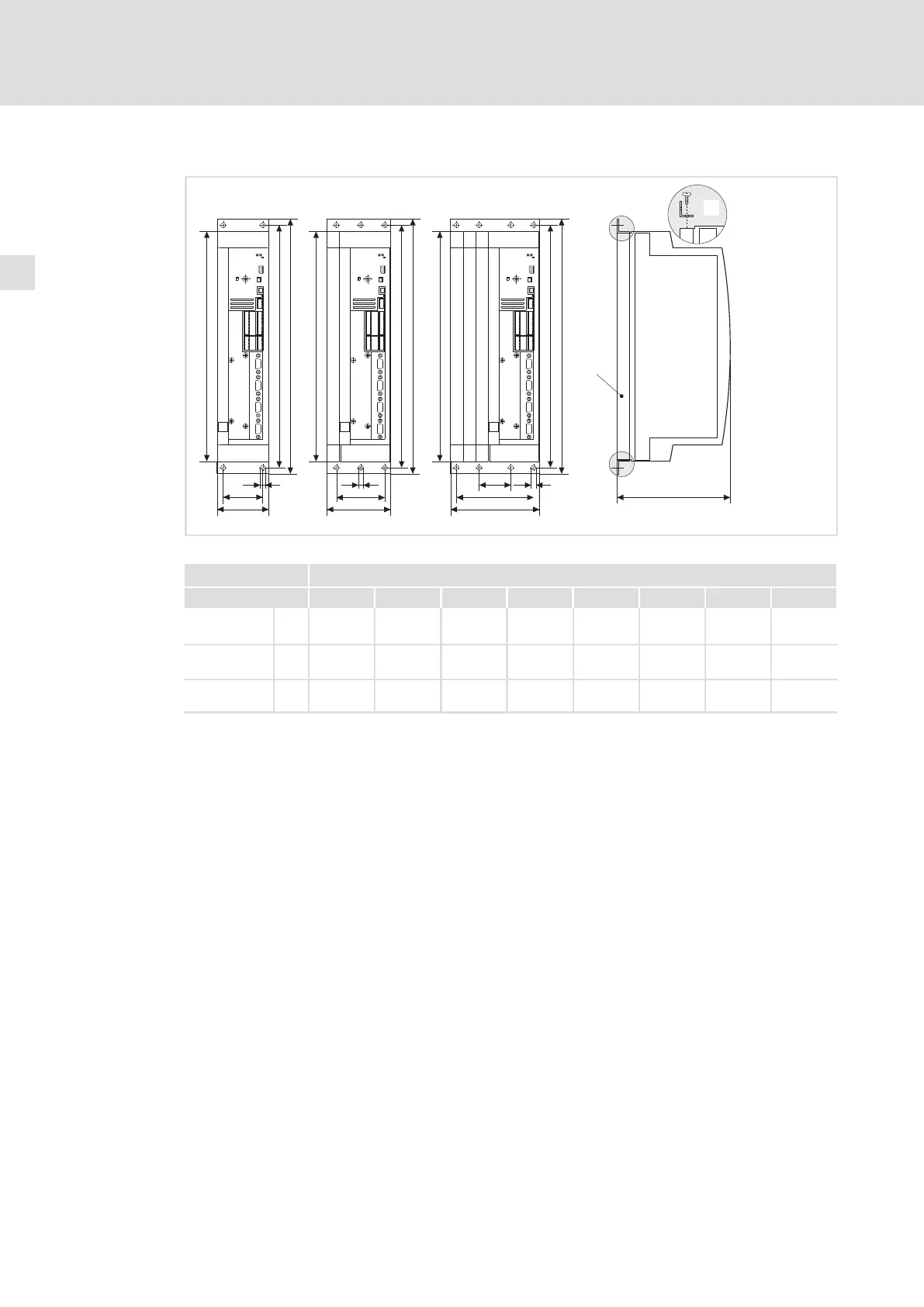

Fig.4−3 Encombrements pour montage sur semelle de refroidissement 0,37 ... 11 kW
9300 Encombrements [mm]
Type a b b1 c c1 d e
1)
g
EVS9321−Cx
EVS9322−Cx
78 381 350 48 ˘ 367 168 6,5
EVS9323−Cx
EVS9324−Cx
97 381 350 67 ˘ 367 168 6,5
EVS9325−Cx
EVS9326−Cx
135 381 350 105 38 367 168 6,5
1)
Si un module bus de terrain est enfiché sur X1, prévoir un espace de montage supplémentaire pour le câble de
raccordement.
Montage
Avant de visser le radiateur et la semelle de refroidissement du variateur de vitesse,
appliquer de la pâte thermoconductrice afin de réduire au maximum la résistance de
transmission thermique.
1. Fixer les équerres de fixation à l’aide de vis à tôle 3,5 × 13 mm en haut et en bas du
variateur de vitesse .
2. Nettoyer la surface de contact du radiateur et de la semelle de refroidissement avec
de l’alcool.
3. Appliquer une fine couche de pâte thermoconductrice à l’aide d’une spatule ou d’un
pinceau.
– La pâte thermoconductrice fournie dans le kit de montage suffit pour une surface
d’environ 1000 cm
2
.
4. Monter le variateur de vitesse sur le radiateur.
