Installation mécanique
Appareils de base pour la plage de puissance de 15 ... 30 kW
Montage sur semelle de refroidissement
4
259
EDKVS9332X DE/EN/FR 8.0
Cotes
d
b1
c
c1
a
a1
g
e
<75°C
L
b
9300std067

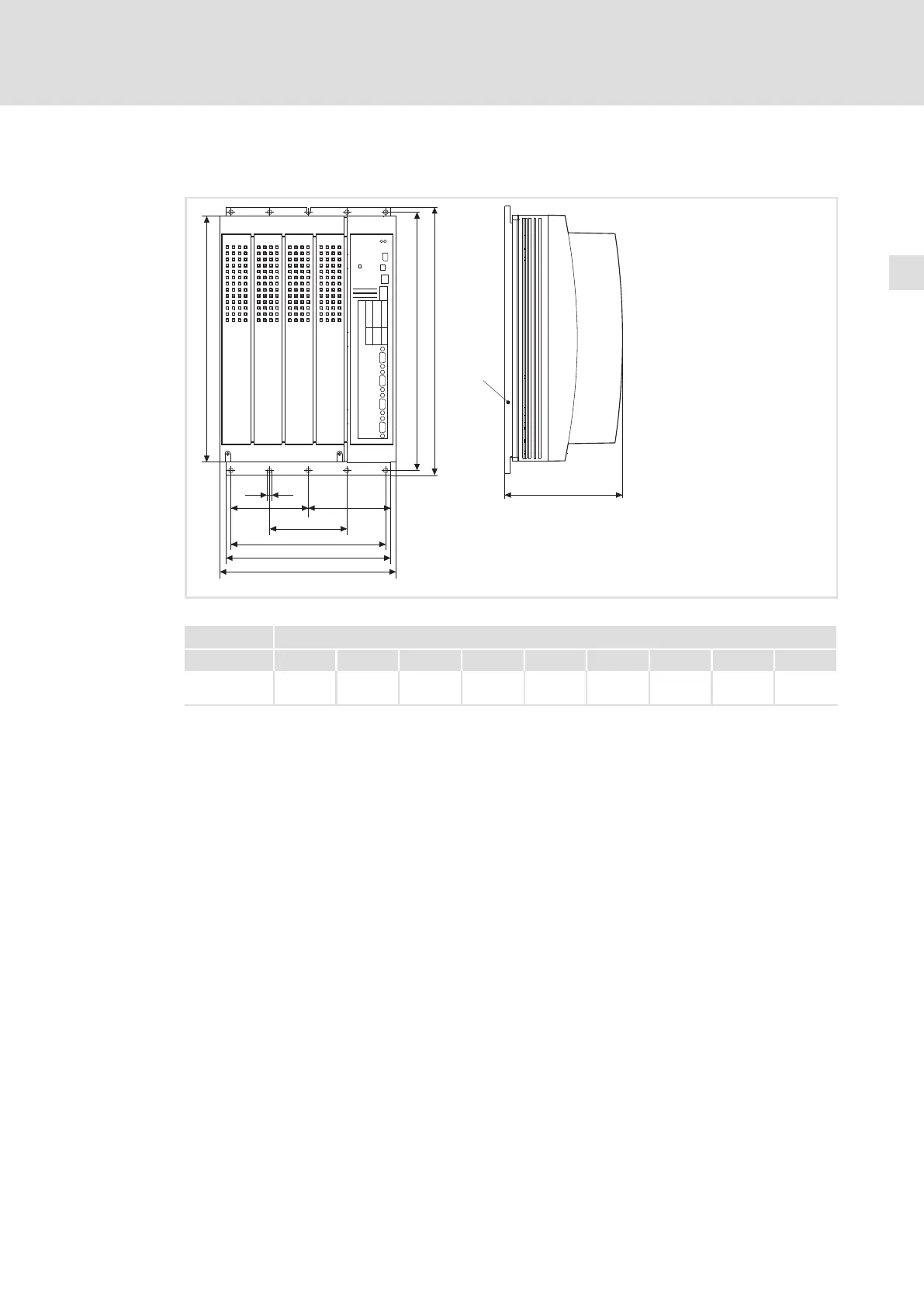

Fig.4−6 Encombrements pour montage sur semelle de refroidissement 15 ... 22 kW
9300 Encombrements [mm]
Type a a1 b b1 c c1 d e
1)
g
EVS9327−Cx
EVS9328−Cx
234 250 381 350 110 220 367 171 6,5
1)
Si un module bus de terrain est enfiché sur X1, prévoir un espace de montage supplémentaire pour le câble de
raccordement.
Montage
Avant de visser le radiateur et la semelle de refroidissement du variateur de vitesse,
appliquer de la pâte thermoconductrice afin de réduire au maximum la résistance de
transmission thermique.
1. Nettoyer la surface de contact du radiateur et de la plaque de refroidissement avec
de l’alcool.
2. Appliquer une fine couche de pâte thermoconductrice à l’aide d’une spatule ou d’un
pinceau.
– La pâte thermoconductrice fournie dans le kit de montage suffit pour une surface
d’environ 1000 cm
2
.
3. Monter le variateur de vitesse sur le radiateur.
