Installation électrique
Appareils de base pour la plage de puissance de 0,37 ... 11 kW
Raccordement au réseau, alimentation CC
5
274
EDKVS9332X DE/EN/FR 8.0
Raccordement au réseau, alimentation CC
L1 L2 L3
+UG -UG
PE
L1, L2, L3
+U , -U
GG
0.5...0.6 Nm
4.4...5.3 lb-in
2
0
1
9300std033

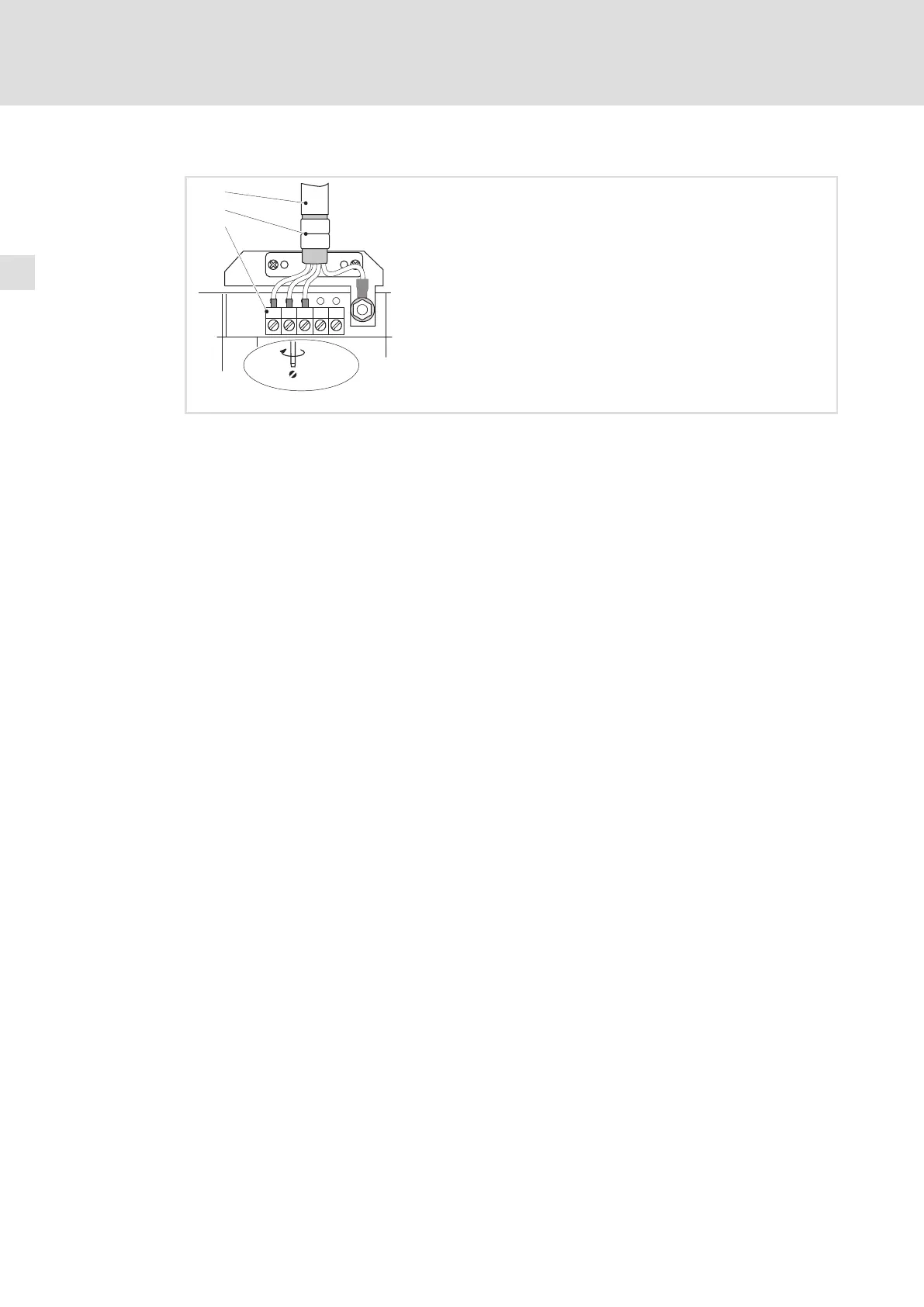

Fig.5−3 Raccordement au réseau, alimentation CC pour les variateurs de vitesse 0,37 ... 11 kW
Câble réseau
Tôle de blindage
Fixer le blindage du câble réseau à l’aide des colliers de fixation.
Raccordement au réseau et au bus CC
L1, L2, L3 : raccordement du câble réseau
+U
G
, −U
G
: raccordement de composants du bus CC ou raccordement du variateur dans le
réseau sur bus CC (voir le manuel)
Sections de câble jusqu’à 4 mm
2
: pour les câbles souples, utiliser des embouts.
Sections de câble > 4 mm
2
: utiliser des cosses à sertir à embout rond.
