Installation électrique
Appareils de base pour la plage de puissance de 0,37 ... 11 kW
Raccordement du moteur
5
281
EDKVS9332X DE/EN/FR 8.0
PE
UVW
T1T2
U, V, W
T1, T2
0.5...0.6 Nm
4.4...5.3 lb-in
2
1
0
9300vec122

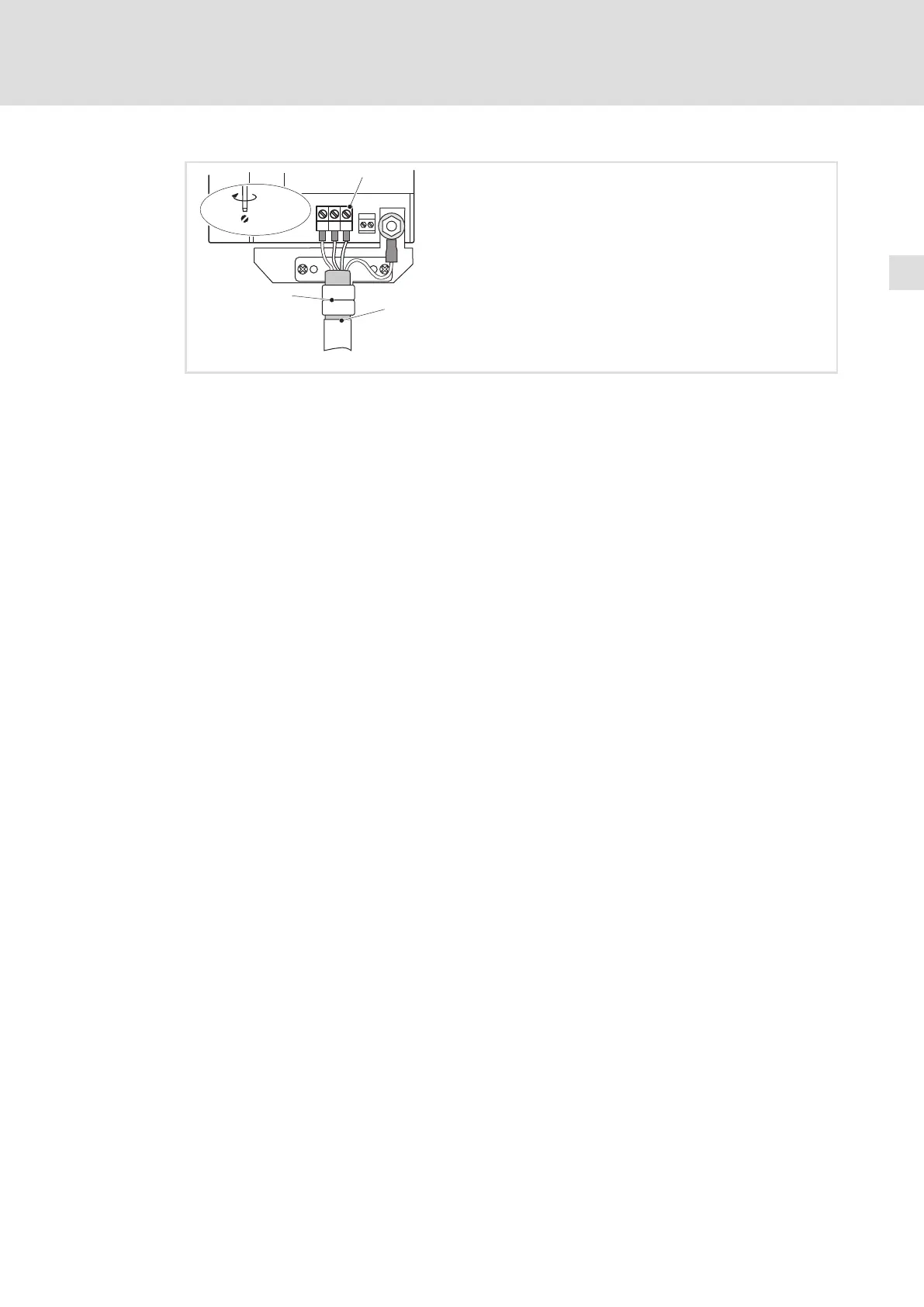

Fig.5−8 Raccordement du moteur avec sonde thermique KTY
Câble moteur
Tôle de blindage
Immobiliser le blindage du câble moteur à l’aide des griffes de serrage ou le fixer avec un
serre−câbles.
U, V, W
Raccordement pour câble moteur
Respecter l’ordre des phases. Tenir compte de la longueur maximale du câble moteur. Pour des
câbles souples, utiliser des embouts appropriés.
Section de câble maximale : 4 mm
2
, avec cosse à sertir à embout rond > 4 mm
2
