Installation électrique
Appareils de base pour la plage de puissance de 15 ... 30 kW
Raccordement du moteur
5
288
EDKVS9332X DE/EN/FR 8.0
Caractéristiques du raccordement pour la surveillance de la température moteur :
Bornes T1/T2
Raccordement
l Thermistor PTC
– Thermistor PTC avec seuil de déclenchement défini (selon DIN 44081 et
DIN 44082)
l Contact thermique à ouverture
– Contact thermique en tant que contact à ouverture
Seuil de déclenchement l Fixe (en fonction de la sonde PTC/du contact thermique)
l PTC : RJ
> 1600 W
l Configurable comme avertissement ou erreur (TRIP)
Remarques l Par le réglage Lenze, la surveillance n’est pas activée.
l Si vous n’utilisez pas de moteur Lenze, nous vous recommandons de choisir un
thermistor PTC jusqu’à 150 °C.
PE
PE
T1
T1
T2
T2
U
VW
4
4
T1
T2
2.5 Nm
22,1 lb-in
T1
T2
2.5 Nm
22,1 lb-in
}
+
PE
}
+
PE
0
0
1
1
3
2
2
U, V, W,
PE
5 Nm
44 lb-in
M 6
9300std030

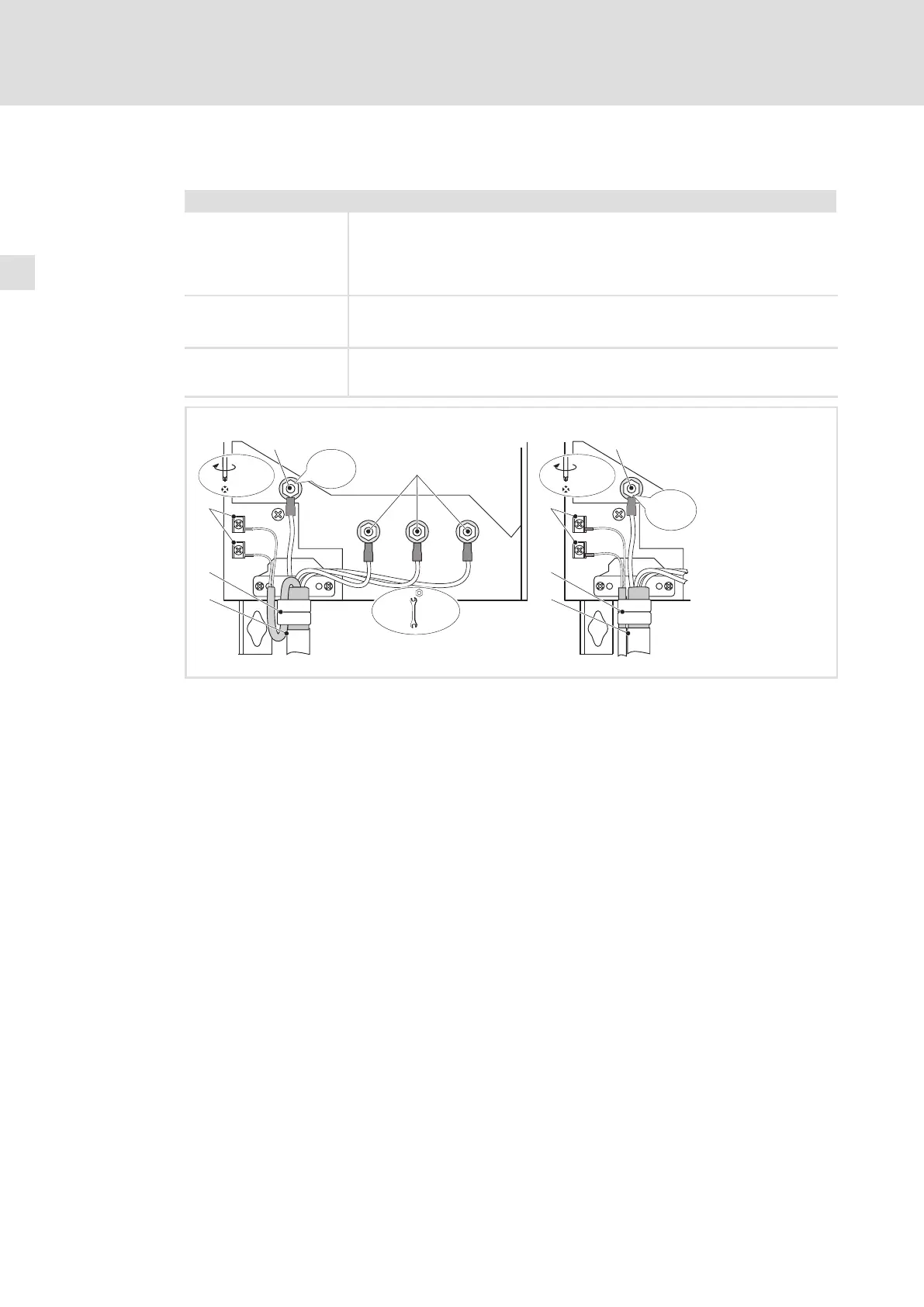

Fig.5−12 Raccordement du moteur avec thermistor PTC ou contact thermique à ouverture
Raccordement pour moteur avec câble système Lenze avec câble de commande intégré
pour la surveillance de la température du moteur
Tôle de blindage
Fixer le blindage global et le blindage du câble de commande pour la surveillance de la
température du moteur à l’aide des griffes de serrage ou de serre−câbles.
Raccordement pour câble moteur et câble de commande séparé pour la surveillance de la
température du moteur
Tôle de blindage
Fixer le blindage du câble moteur et celui du câble de commande pour la surveillance de
la température du moteur à l’aide des griffes de serrage ou de serre−câbles.
Boulon fileté PE
Raccordement pour câble PE avec cosse à oeillet
U, V, W
Raccordement pour câble moteur
Respecter l’ordre des phases. Tenir compte de la longueur maximale du câble moteur.
Section de câble maximale : 50 mm
2
avec cosse à oeillet
T1, T2 pour surveillance de la température moteur
Raccordement pour câble du thermistor PTC ou du contact thermique à ouverture
