Installation électrique
Appareils de base pour la plage de puissance de 15 ... 30 kW
Raccordement du moteur
5
290
EDKVS9332X DE/EN/FR 8.0
PE
T1
T2
U
VW
2
3
}
+
PE
0
1
U, V, W,
PE
5 Nm
44 lb-in
M 6
9300vec123

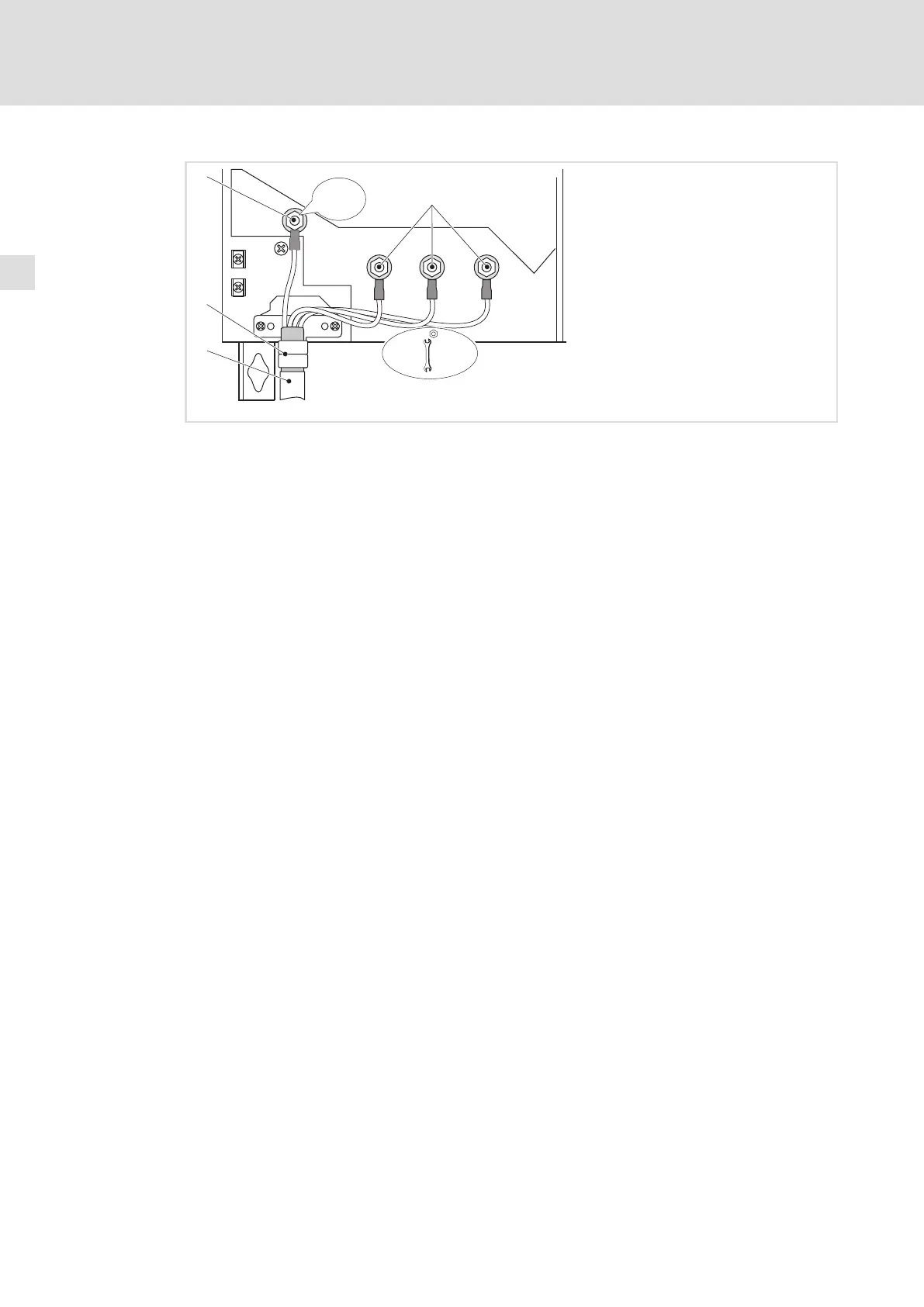

Fig.5−14 Raccordement du moteur avec sonde thermique KTY
Câble moteur
Reprise de blindage
Immobiliser le blindage du câble moteur à l’aide des griffes de serrage ou le fixer avec un
serre−câbles.
Boulon fileté PE
Raccordement pour câble PE avec cosse à oeillet
U, V, W
Raccordement pour câble moteur
Respecter l’ordre des phases. Tenir compte de la longueur maximale du câble moteur.
Section de câble maximale : 50 mm
2
avec cosse à oeillet
