Installation électrique
Appareil de base pour la plage de puissance de 55 ... 75 kW
Raccordement du moteur
5
305
EDKVS9332X DE/EN/FR 8.0
Moteur avec sonde thermique KTY
Remarque importante !
ƒ Nous vous recommandons de réaliser le câblage à l’aide de câbles système
Lenze.
ƒ Lorsque les câbles sont réalisés par vos soins, prévoir impérativement des
câbles blindés, avec brins torsadés par paire.
PE
U
VW
T1 T2
-UG +UG
PES
PES
PE
M
3~
PES
PES
KTY
X8/5
X7/9
X8/8
X7/8
PES
X8
X7
X9
X10
9300std073

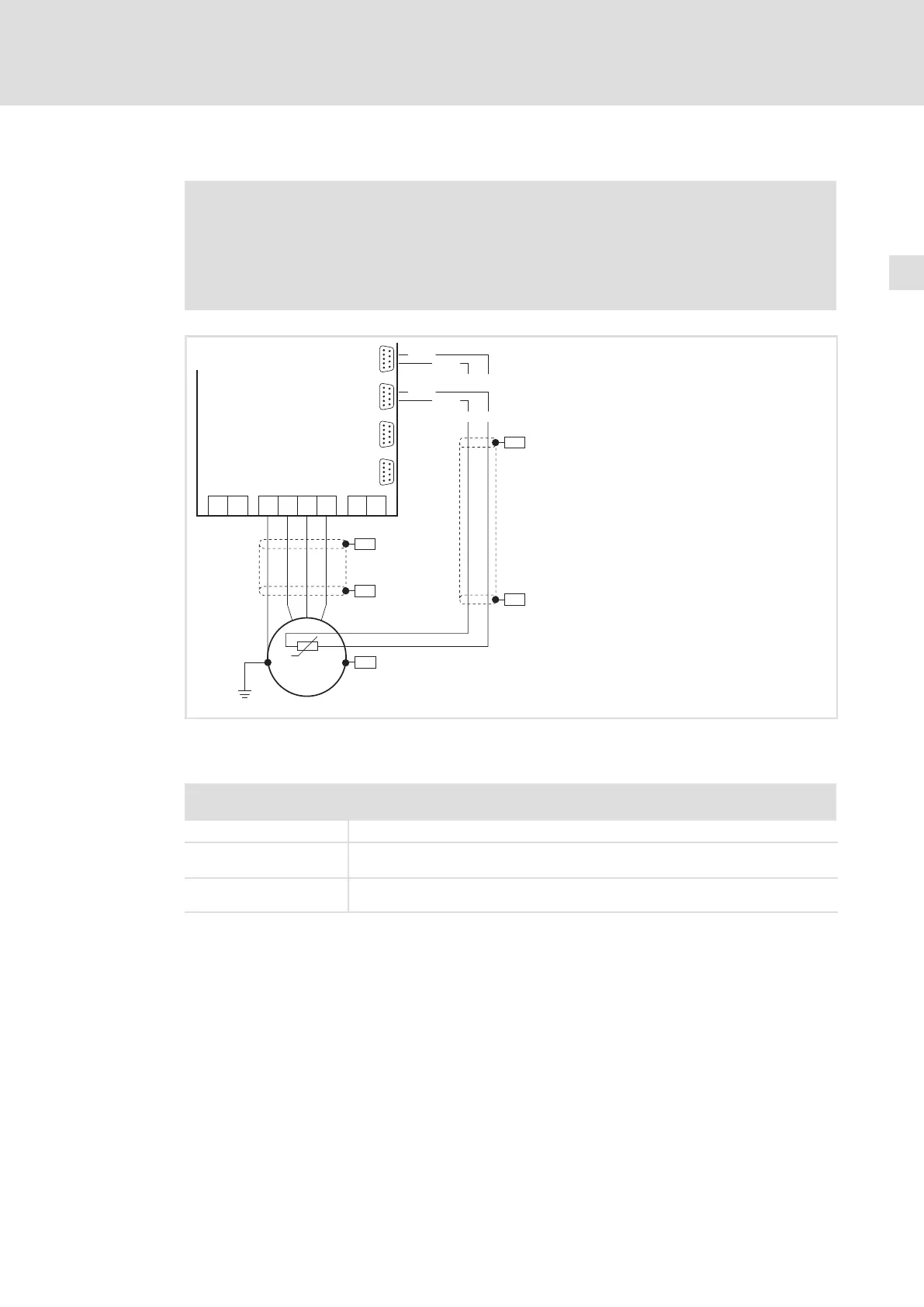

Fig.5−23 Schéma logique : raccordement du moteur avec sonde thermique KTY sur X7 ou X8
Caractéristiques du raccordement pour la surveillance de la température moteur :
Broches X7/8, X7/9 de l’entrée résolveur (X7) ou
Broches X8/8, X8/5 de l’entrée codeur incrémental (X8)
Raccordement Sonde thermique linéaire (KTY)
Seuil de déclenchement l Avertissement : réglable
l Erreur (TRIP) : fixe à 150 °C
Remarques l Par le réglage Lenze, la surveillance n’est pas activée.
l La sonde thermique KTY est protégée contre rupture de fil et court−circuit.
