Installation électrique
Câblage des raccordements de commande
Remarques importantes
5
308
EDKVS9332X DE/EN/FR 8.0
Application du blindage
1
2
0
9300vec129

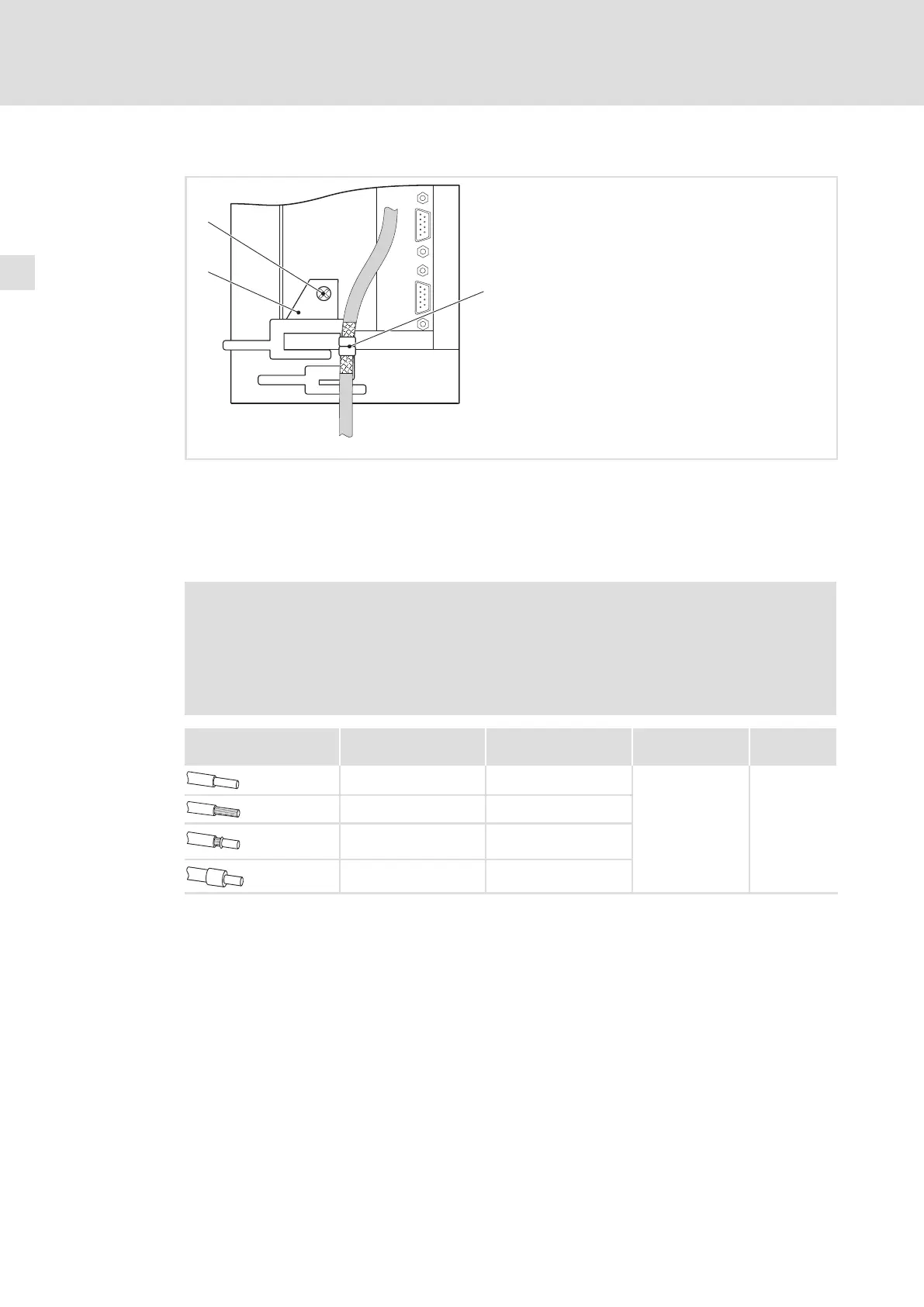

Fig.5−25 Raccordement du blindage de câble à la tôle de blindage
Tôle de blindage
Fixer la tôle de blindage en dessous de la carte de commande à l’aide d’une vis M4 × 10 mm.
Fixer le blindage du câble à l’aide de colliers de fixation.
Spécifications pour bornier de raccordement
Stop !
ƒ Enficher ou retirer les borniers uniquement lorsque l’alimentation du
variateur de vitesse est coupée !
ƒ Raccorder les borniers avant de les enficher !
ƒ Enficher également les borniers non utilisés afin de protéger les contacts.
Type de câble Embout Section de câble
maximale
Couple de serrage Longueur du
fil dénudé
Rigide 2,5 mm
2
(AWG 14)
0,5 ... 0,6 Nm
(4.4 ... 5.3 lb−in)
5 mm
Souple Sans embout 2,5 mm
2
(AWG 14)
Souple
Avec embout, sans
cosse en plastique
2,5 mm
2
(AWG 14)
Souple
Avec embout et cosse
en plastique
2,5 mm
2
(AWG 14)
