Installation électrique
Câblage des raccordements de commande
Variante d’appareil avec fonction "absence sûre de couple"
5
311
EDKVS9332X DE/EN/FR 8.0
Alimentation via source de tension interne
ƒ Lorsqu’une sortie numérique programmable (exemple : X5/A1) est configurée au
niveau HAUT en permanence, elle sert de source de tension interne. La charge maxi
d’une sortie est de 50 mA.
– Via une sortie numérique, on peut alimenter le relais K
SR
et deux entrées
numériques (X5/28 et, par exemple, X5/E1).
– Pour assurer le câblage maximal (relais K
SR
et X5/E1 ... X5/E5), il faut alors
connecter en parallèle deux sorties numériques et les configurer au niveau HAUT
en permanence.
ƒ Pour alimenter les entrées analogiques (X6/1, X6/2 et X6/3, X6/4), une sortie
analogique programmable (X6/63, par exemple) doit être configurée au niveau
HAUT en permanence.
GND2 +24V+5 V
E5
A2 A3 A4 ST1
ST2
59
39
3k
47k
50mA
50mA
50mA
50mA
X5
28
E1 E2 E3 E4
3k
3k
3k
3k
3k
X11
K31K32 33 34
S1 S2
IN1 IN2
IN3
IN4
+
K
SR
A1
Z1
X3
GND1 GND1
X6
1
AIN1 AIN2
AOUTx
AOUT2
AOUT1
2
3
4
1
3
247
10k 10k
7762
63
242R
1
2
3
4
5
6
100k
100k
100k
100k
3.3nF
Z
Z
9300std074

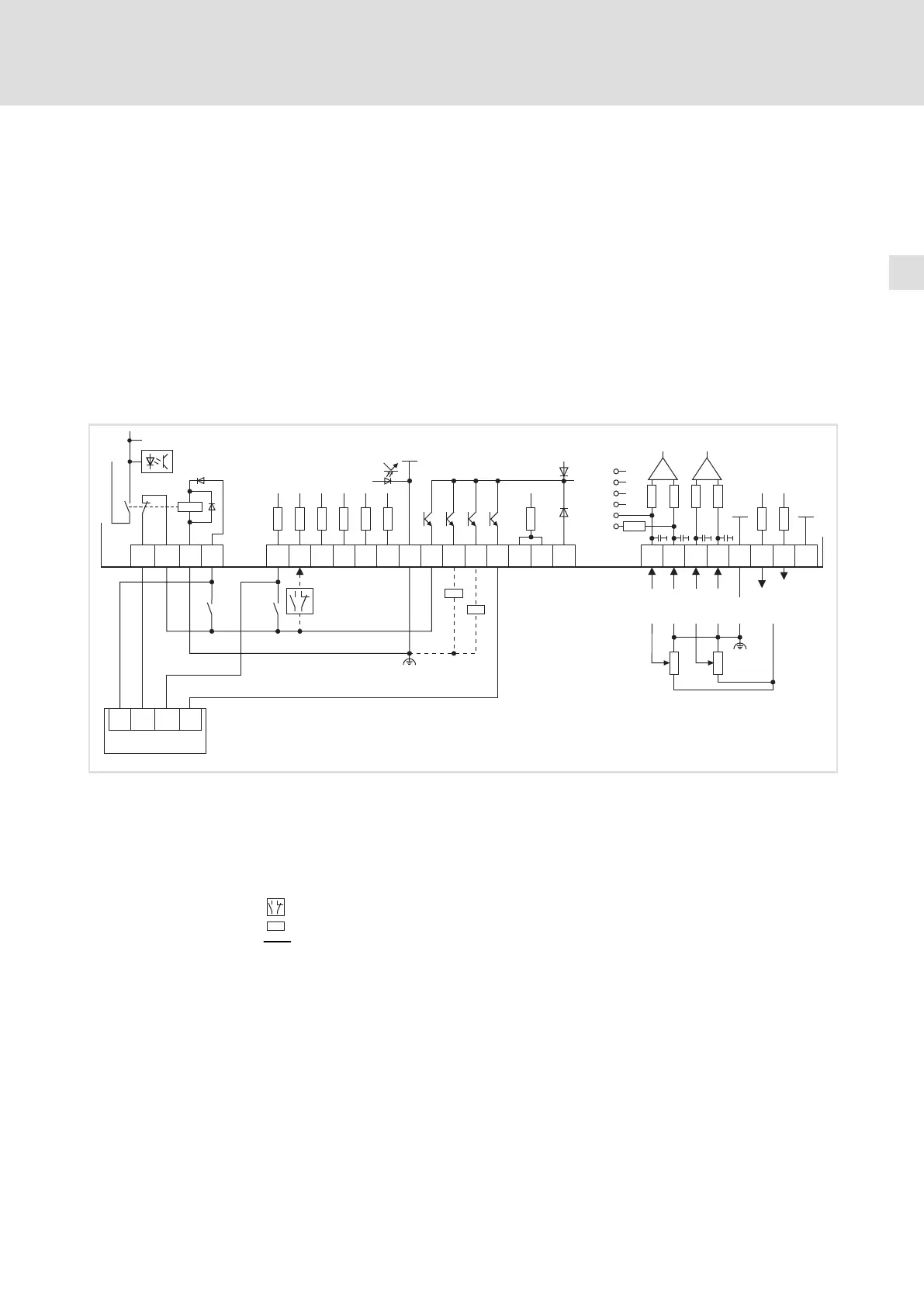

Fig.5−28 Câblage des entrées/sorties numériques et analogiques avec fonction " absence sûre de couple"
activée et source de tension interne
S1 Désactivation du blocage des impulsions (1er circuit de coupure)
S2 Déblocage du variateur (2ème circuit de coupure)
Z1 Entraînement automate (API)
L’API prend en charge la surveillance de la fonction ˜absence sûre de couple˜.
X5/A4 Bouclage via une sortie numérique (par exemple, DIGOUT4)
Contact à fermeture ou à ouverture
Z
Récepteur
Câblage minimum requis
Affectation des bornes selon le réglage Lenze : 314
