Installation électrique
Raccordement de l’entrée fréquence maître/de la sortie fréquence maître
5
324
EDKVS9332X DE/EN/FR 8.0
Câblage
Remarque importante !
ƒ Nous vous recommandons de réaliser le câblage à l’aide de câbles système
Lenze.
ƒ Lorsque les câbles sont réalisés par vos soins, prévoir impérativement des
câbles blindés, avec brins torsadés par paire.
B
Enable (EN)
Lamp
control (LC)
GND
Z
1
2
3
4
5
6
7
8
9
1
2
3
4
5
6
7
8
9
A
X9X10
<50m
A
B
Z
A
A
B
Z
B
Z
9300VEC019

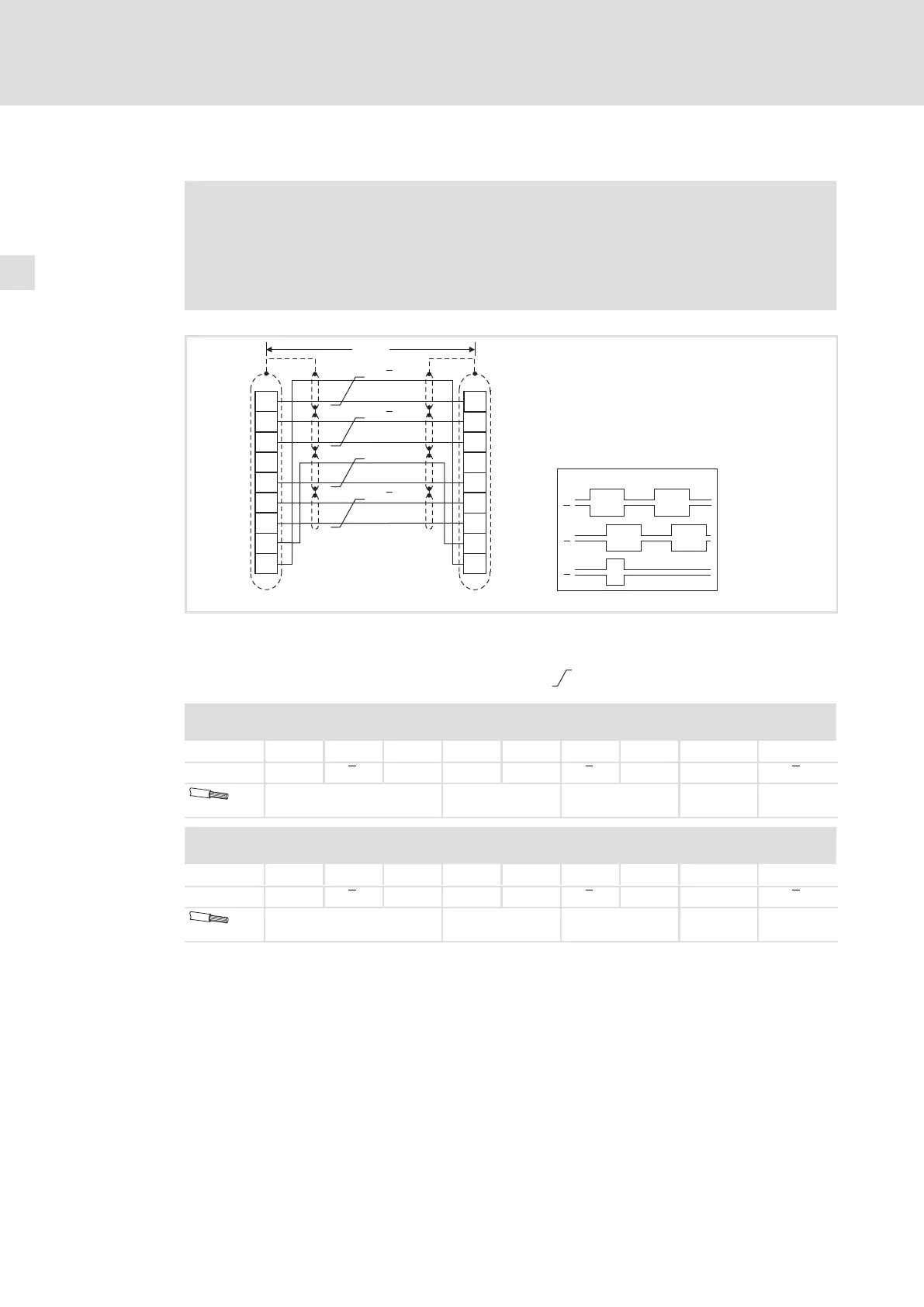

Fig.5−35 Raccordement de l’entrée fréquence maître (X9)/de la sortie fréquence maître (X10)
X9 Entraînement esclave Evolution des signaux en cas de rotation
horaire
X10 Entraînement maître
Brins torsadés par paire
X9 − Entrée fréquence maître
Connecteur mâle Sub−D à 9 broches
Broche 1
2 3 4 5 6 7 8 9
Signal B A A +5 V GND Z Z LC B
0,14 mm
2
(AWG 26)
0,5 mm
2
(AWG 20)
0,14 mm
2
(AWG 26)
0,5 mm
2
(AWG 20)
0,14 mm
2
(AWG 26)
X10 − Sortie fréquence maître
Connecteur femelle Sub−D à 9 broches
Broche 1
2 3 4 5 6 7 8 9
Signal B A A +5 V GND Z Z EN B
0,14 mm
2
(AWG 26)
0,5 mm
2
(AWG 20)
0,14 mm
2
(AWG 26)
0,5 mm
2
(AWG 20)
0,14 mm
2
(AWG 26)
