Mechanische Installation
Grundgeräte im Leistungsbereich 0,37 ... 11 kW
Montage in "Cold Plate"−Technik
4
38
EDKVS9332X DE/EN/FR 8.0
Abmessungen
a
c1
c
c
a
a
c
gg g
b1 b1 b1
dd d
bb b
LLL
210
e
<75°C
9300std064

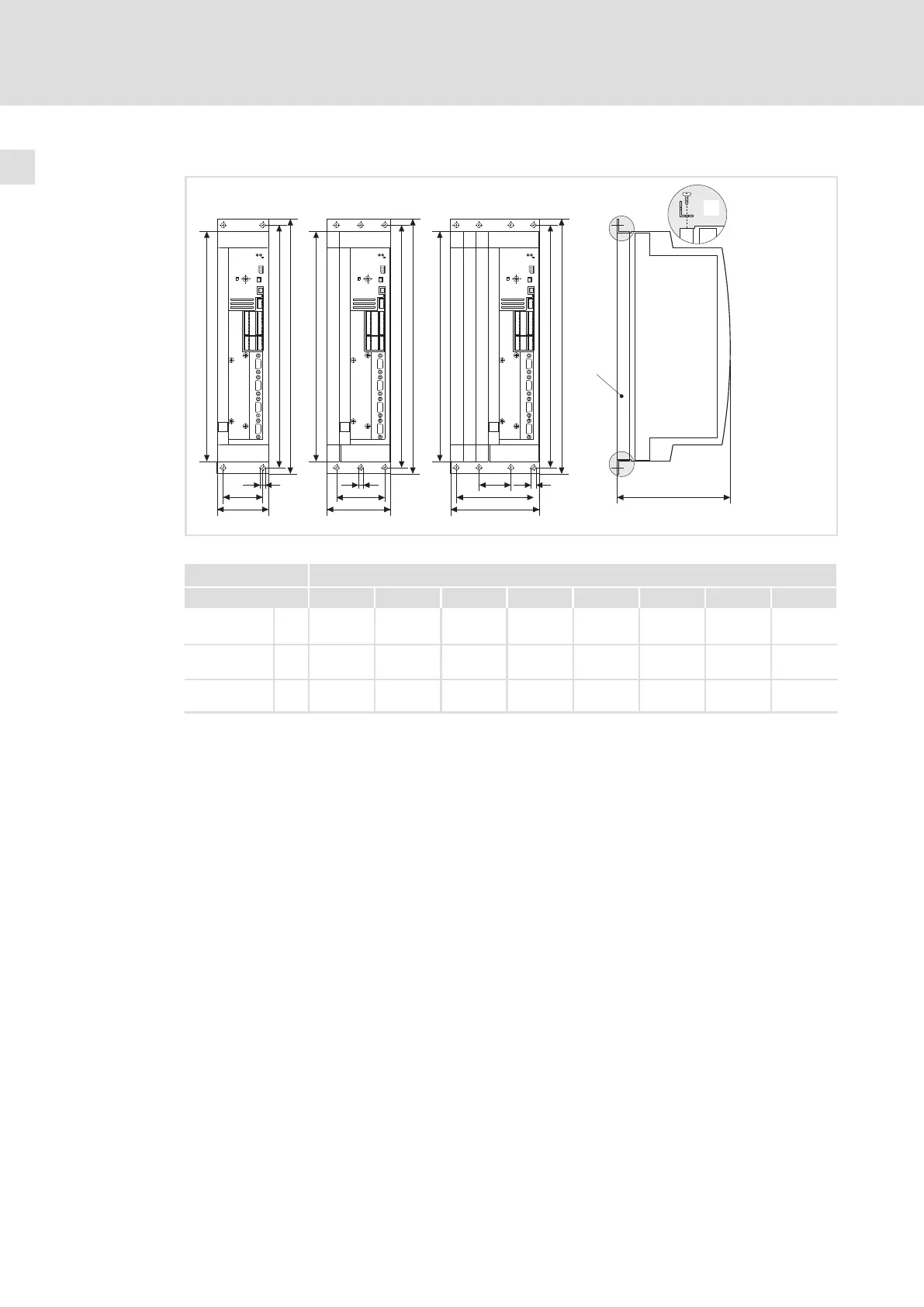

Abb. 4−3 Abmessungen Montage in "Cold Plate"−Technik 0,37 ... 11 kW
9300 Maße [mm]
Typ a b b1 c c1 d e
1)
g
EVS9321−Cx
EVS9322−Cx
78 381 350 48 ˘ 367 168 6,5
EVS9323−Cx
EVS9324−Cx
97 381 350 67 ˘ 367 168 6,5
EVS9325−Cx
EVS9326−Cx
135 381 350 105 38 367 168 6,5
1)
Bei aufgestecktem Feldbusmodul an X1 Montagefreiraum für Anschlusskabel berücksichtigen
Montage
Tragen Sie vor dem Verschrauben von Kühler und Kühlplatte des Antriebsreglers Wärme-
leitpaste auf, damit der Wärmeübergangswiderstand möglichst gering ist.
1. Befestigungswinkel mit Blechschrauben 3,5 × 13 mm oben und unten am
Antriebsregler festschrauben .
2. Kontaktfläche von Kühler und Kühlplatte mit Spiritus säubern.
3. Wärmeleitpaste mit Spachtel oder Pinsel dünn auftragen.
– Die Wärmeleitpaste im Beipack reicht aus für eine Fläche von ca. 1000 cm
2
.
4. Antriebsregler auf den Kühler montieren.
