Elektrische Installation
Grundgeräte im Leistungsbereich 0,37 ... 11 kW
Netzanschluss, DC−Einspeisung
5
58
EDKVS9332X DE/EN/FR 8.0
Netzanschluss, DC−Einspeisung
L1 L2 L3
+UG -UG
PE
L1, L2, L3
+U , -U
GG
0.5...0.6 Nm
4.4...5.3 lb-in
2
0
1
9300std033

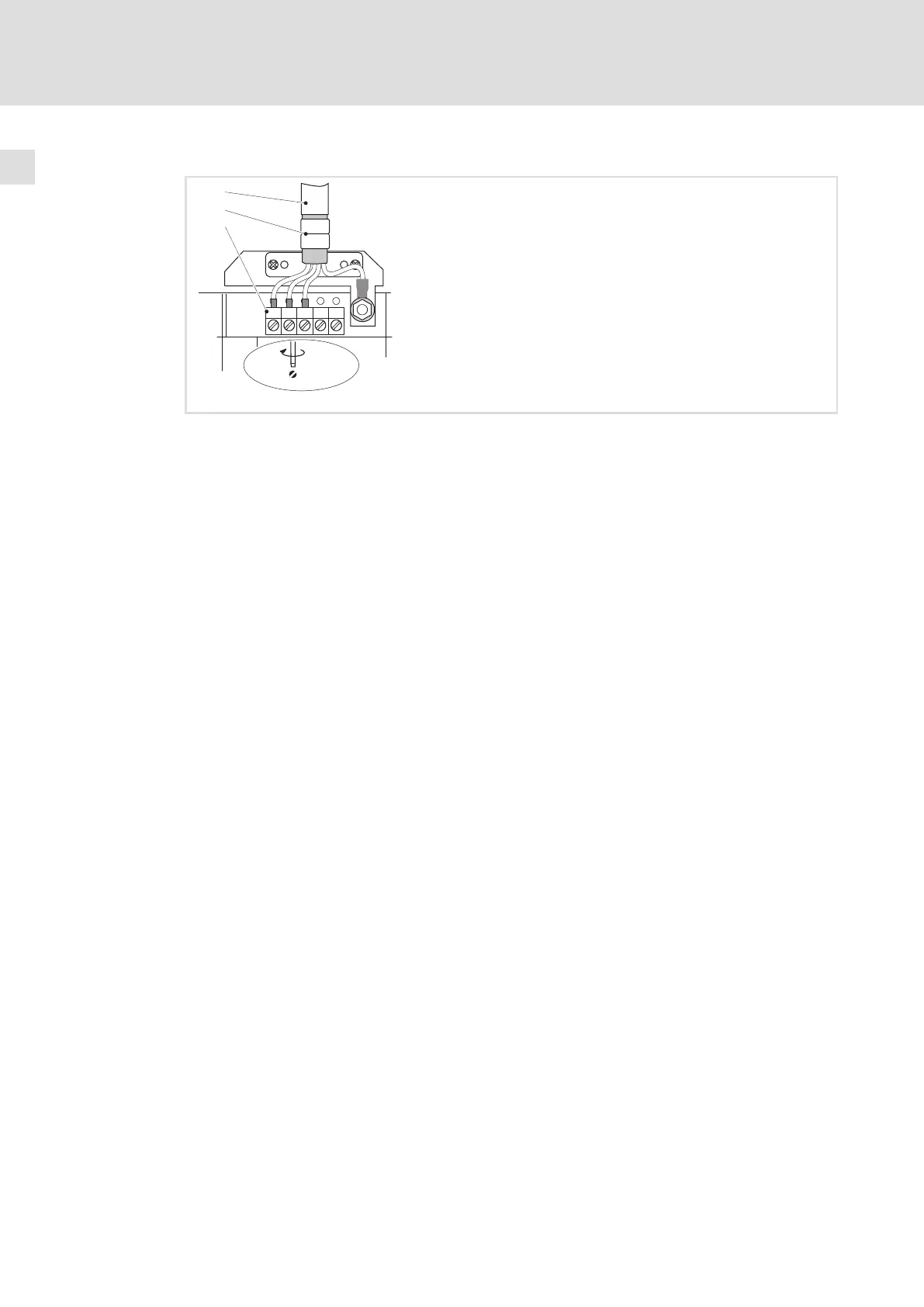

Abb. 5−3 Netzanschluss, DC−Einspeisung bei Antriebsreglern 0,37 ... 11 kW
Netzleitung
Schirmblech
Schirm der Netzleitung mit den Laschen festklemmen
Anschluss Netz und DC−Zwischenkreis
L1, L2, L3: Anschluss Netzleitung
+U
G
, −U
G
: Anschluss von DC−Zwischenkreiskomponenten oder Anschluss des Antriebsreglers
im DC−Zwischenkreisverbund (siehe Systemhandbuch)
Leitungsquerschnitte bis 4 mm
2
: Bei flexiblen Leitungen Aderendhülsen verwenden
Leitungsquerschnitte > 4 mm
2
: Stiftkabelschuhe verwenden
