Elektrische Installation
Grundgeräte im Leistungsbereich 15 ... 30 kW
Motoranschluss
5
73
EDKVS9332X DE/EN/FR 8.0
Motor mit Temperatursensor KTY
Hinweis!
ƒ Wir empfehlen, für die Verdrahtung Lenze−Systemleitungen zu verwenden.
ƒ Bei selbstkonfektionierten Leitungen nur Leitungen mit paarweise
verdrillten und abgeschirmten Adern verwenden.
PE
U
VW
T1 T2
-UG +UG
PES
PES
PE
M
3~
PES
PES
KTY
X8/5
X7/9
X8/8
X7/8
PES
X8
X7
X9
X10
9300std073

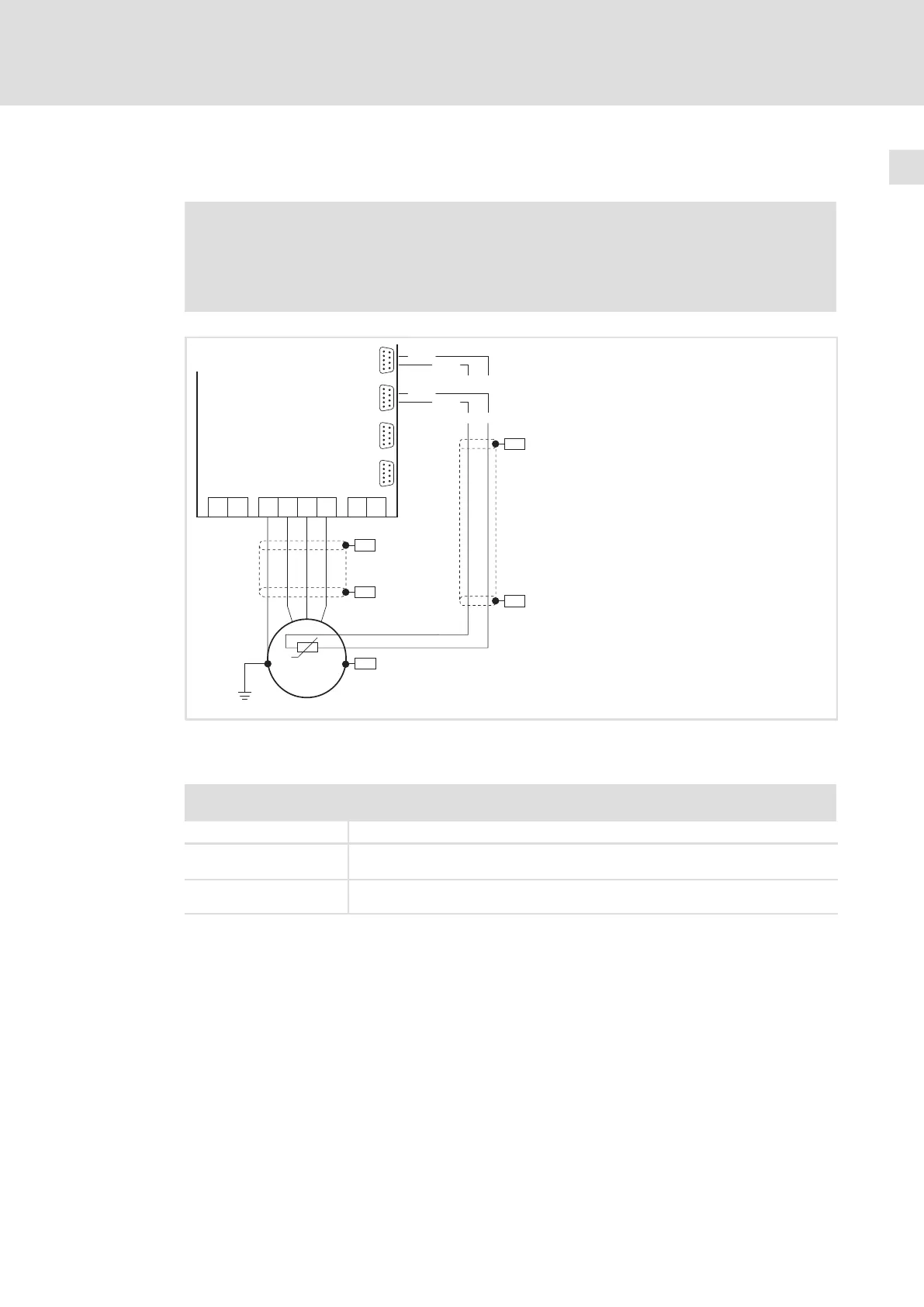

Abb. 5−13 Schaltplan Motoranschluss mit Temperatursensor KTY an X7 oder X8
Eigenschaften des Anschlusses für die Motortemperatur−Überwachung:
Pin X7/8, X7/9 vom Resolver−Eingang (X7) oder
Pin X8/8, X8/5 vom Inkrementalgeber−Eingang (X8)
Anschluss Linearer Temperatursensor KTY
Auslösepunkt l Warnung: Einstellbar
l Fehler (TRIP): Fest bei 150 °C
Bemerkungen l Die Überwachung ist in der Lenze−Einstellung nicht aktiv.
l Der Temperatursensor KTY wird auf Unterbrechung und Kurzschluss überwacht.
