Elektrische Installation
Steueranschlüsse verdrahten
Wichtige Hinweise
5
92
EDKVS9332X DE/EN/FR 8.0
Schirm auflegen
1
2
0
9300vec129

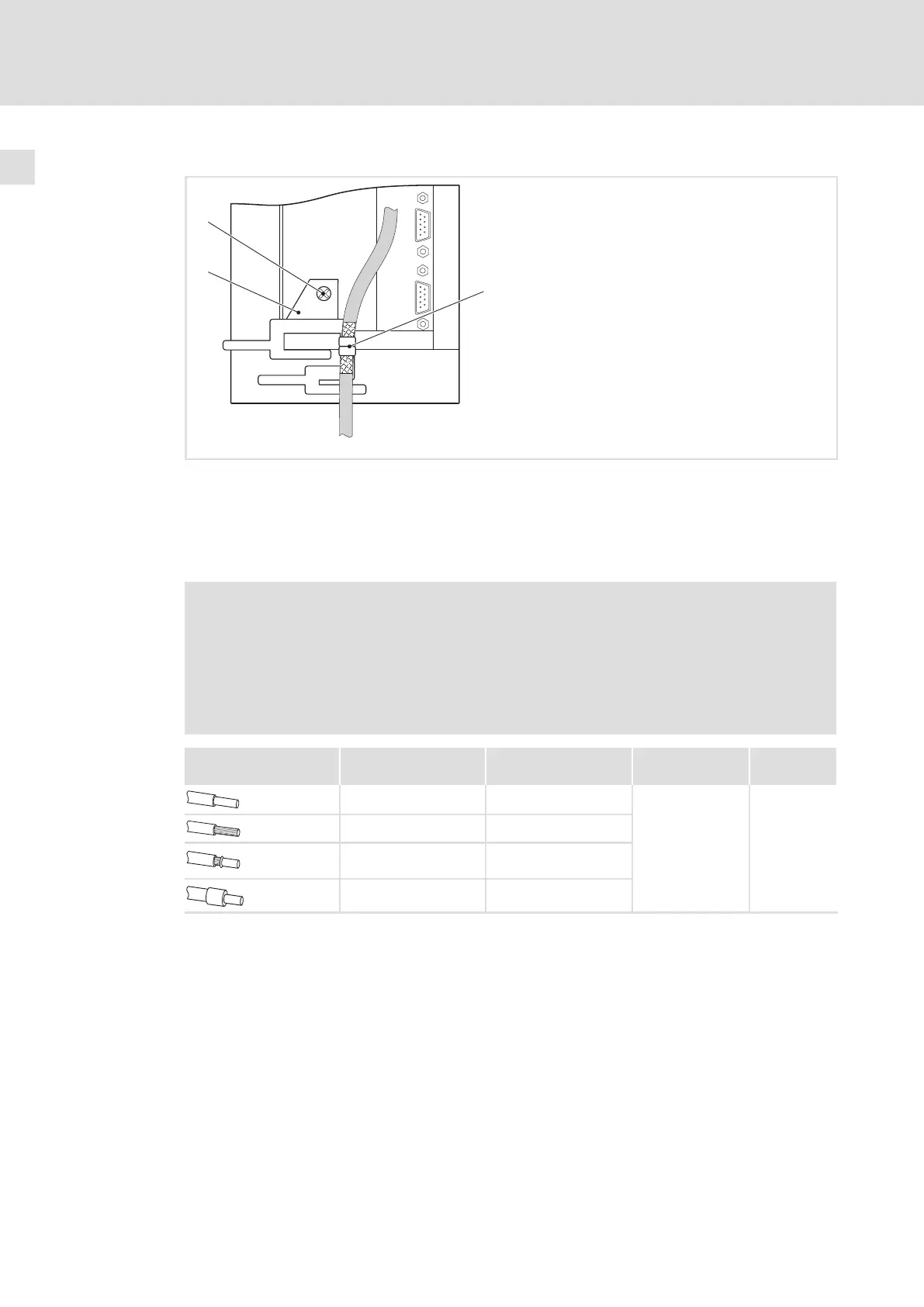

Abb. 5−25 Anbindung des Leitungsschirms am Schirmblech
Schirmblech
Schirmblech mit Schraube M4 × 10 mm an der Steuerkarte unten festschrauben
Leitungsschirm mit Laschen festklemmen
Daten der Anschlussklemmen
Stop!
ƒ Klemmenleisten nur bei vom Netz getrenntem Antriebsregler aufstecken
oder abziehen!
ƒ Klemmenleisten erst verdrahten, dann aufstecken!
ƒ Unbenutzte Klemmenleisten ebenfalls aufstecken, um die Kontakte zu
schützen.
Leitungstyp Aderendhülse Maximaler Leitungs-
querschnitt
Anzugsmoment Abisolier-
länge
starr — 2,5 mm
2
(AWG 14)
0,5 ... 0,6 Nm
(4.4 ... 5.3 lb−in)
5 mm
flexibel ohne Aderendhülse 2,5 mm
2
(AWG 14)
flexibel
Aderendhülse ohne
Kunststoffhülse
2,5 mm
2
(AWG 14)
flexibel
Aderendhülse mit
Kunststoffhülse
2,5 mm
2
(AWG 14)
