Elektrische Installation
Steueranschlüsse verdrahten
Gerätevariante mit Funktion "Sicher abgeschaltetes Moment"
5
95
EDKVS9332X DE/EN/FR 8.0
Versorgung über interne Spannungsquelle
ƒ Wird ein frei belegbarer digitaler Ausgang (z. B. X5/A1) fest auf HIGH−Pegel gelegt,
dient er als interne Spannungsquelle. Ein Ausgang ist mit maximal 50 mA belastbar.
– Über einen digitalen Ausgang können Sie das Relais K
SR
und zwei digitale Eingänge
(X5/28 und z. B. X5/E1) mit Spannung versorgen.
– Für die maximale Beschaltung (Relais K
SR
und X5/E1 ... X5/E5) müssen Sie zwei
digitale Ausgänge parallel schalten und fest auf HIGH−Pegel legen.
ƒ Für die Versorgung der analogen Eingänge (X6/1, X6/2 und X6/3, X6/4) müssen Sie
einen frei belegbaren analogen Ausgang (z. B. X6/63) fest auf HIGH−Pegel legen.
GND2 +24V+5 V
E5
A2 A3 A4 ST1
ST2
59
39
3k
47k
50mA
50mA
50mA
50mA
X5
28
E1 E2 E3 E4
3k
3k
3k
3k
3k
X11
K31K32 33 34
S1 S2
IN1 IN2
IN3
IN4
+
K
SR
A1
Z1
X3
GND1 GND1
X6
1
AIN1 AIN2
AOUTx
AOUT2
AOUT1
2
3
4
1
3
247
10k 10k
7762
63
242R
1
2
3
4
5
6
100k
100k
100k
100k
3.3nF
Z
Z
9300std074

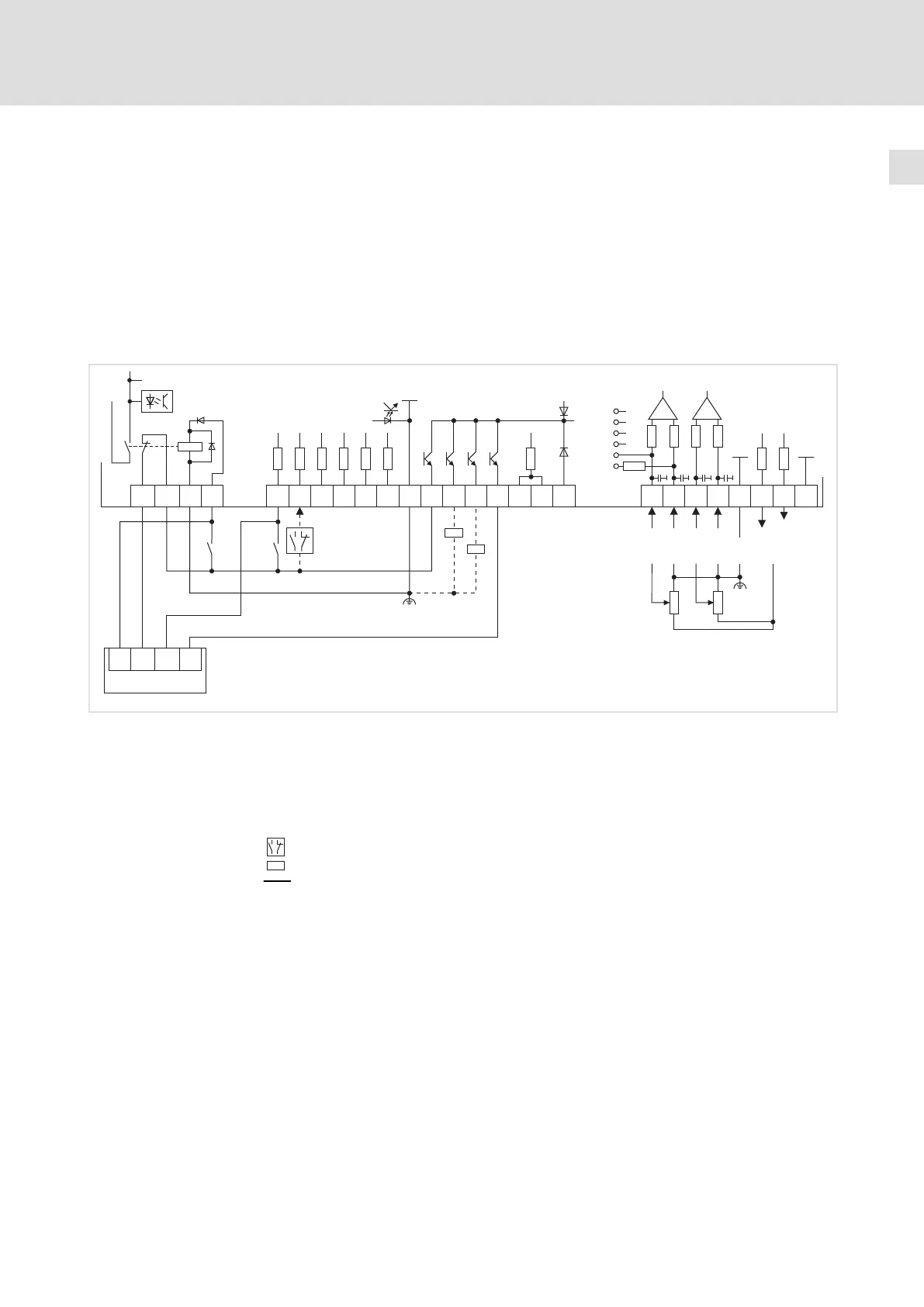

Abb. 5−28 Verdrahtung digitale und analoge Eingänge/Ausgänge mit aktiver Funktion "Sicher abgeschaltetes
Moment" und interner Spannungsquelle
S1 Impulssperre aufheben (1. Abschaltpfad)
S2 Antriebsregler freigeben (2. Abschaltpfad)
Z1 Speicherprogrammierbare Steuerung (SPS)
Die SPS übernimmt die Überwachung der Funktion ˜Sicher abgeschaltetes Moment˜
X5/A4 Rückmeldung über einen digitalen Ausgang (z. B. DIGOUT4)
Schließer oder Öffner
Z
Verbraucher
Für den Betrieb notwendige Mindestverdrahtung
Klemmenbelegung in der Lenze−Einstellung: 98
