12. ACESSÓRIOS PARA O MERCADO DE REPOSIÇÃO
12.1. EXTENSOR DE ALCANCE (RE) (acessório opcional)
Sua nova LEVO SL é compatível com o RE para aumentar mais a autonomia e o tempo de pedalar. A bateria
adicional fica presa firmemente no suporte de caramanhola apropriado (Zee Cage II direito) e se conecta ao motor
através de um cabo elétrico dedicado que se conecta a tomada de carga. Com o peso de apenas 1 kg você pode
também levar mais REs para aumentar a autonomia. Um RE acrescenta 160 Wh ao sistema, que dura cerca de
1 hora pedalando no modo Turbo. Consulte sua Loja Specialized Autorizada para obter sua(s) RE(s) e o suporte
correspondente.
A
B
12.312.1
12.2

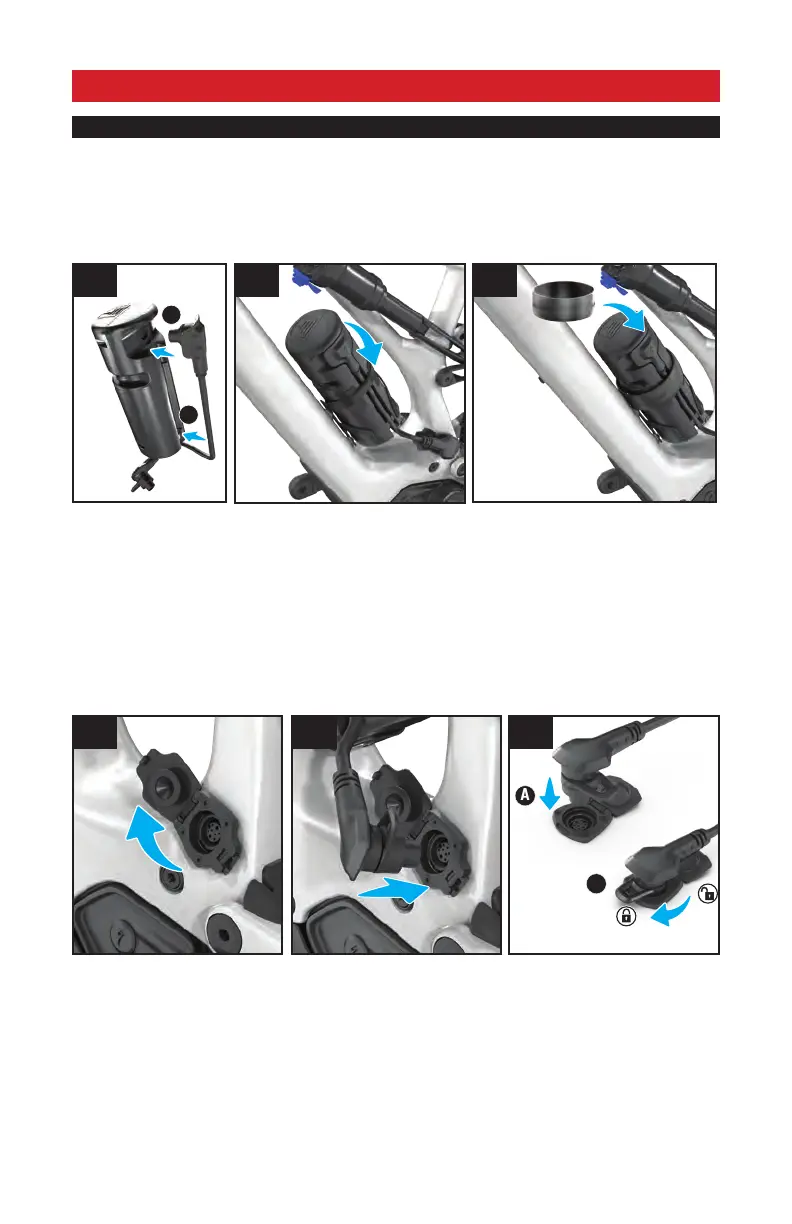

CONFIGURAÇÃO / COMO USAR SEU EXTENSOR DE ALCANCE (RE)
 Instale o suporte de caramanhola específico correspondente para a bateria adicional na bicicleta. Somente
utilize o suporte de caramanhola recomendado (Zee Cage II direito) para instalação do RE.
 Desligue sua bicicleta LEVO SL.
 Insira a extremidade do cabo elétrico com a tampa redonda no receptáculo do RE. A LEVO SL precisa do cabo de RE de
160 mm para se conectar à sua bicicleta. (Figura 12.1 A).
 Prenda o cabo no canal localizado no alojamento do RE (Figura 12.1 B).
 Coloque o RE no suporte de garrafa adequado (Figura 12.2).
 Fixe o RE na gaiola da garrafa usando a banda Specialized fornecida (Figura 12.3)
A
B
12.612.4 12.5
 Localize a tomada de carga no lado sem transmissão do quadro, próximo ao movimento central.
 Abra a tampa da tomada de carga e insira o plugue do RE na tomada de carga, usando a seta no conector como
orientação para a instalação correta (Figura 12 4-5).
 Assim que o plugue estiver encaixado corretamente, gire a alavanca no conector no sentido horário para travar o
cabo no local (Figura 12.6 A-B).
 Para confirmar se o RE está conectado satisfatoriamente no sistema, verifique se os LEDs verdes de nível da
bateria aparecem na TCU.
