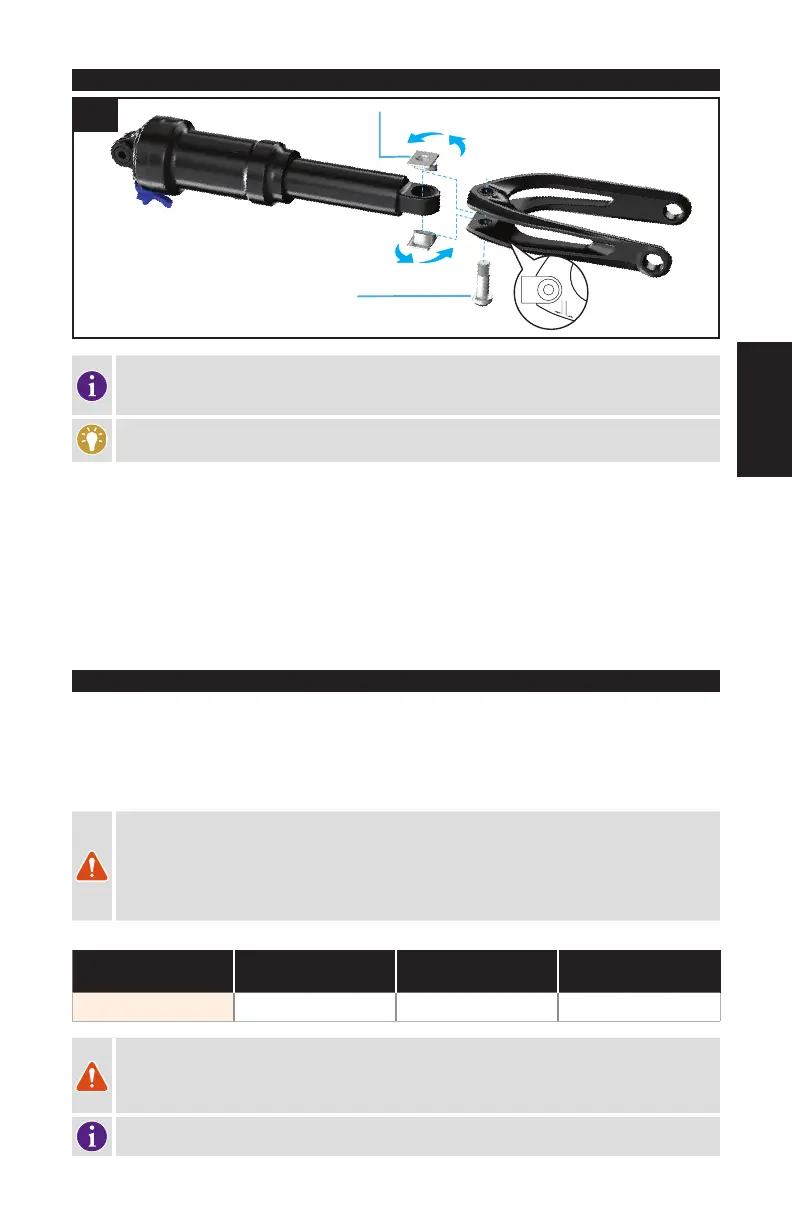

11.2. EXTENSIÓN @ AMORTIGUADOR \ FLIP CHIP
FLIP CHIP
NO APRIETES HASTA QUE EL
TRIÁNGULO TRASERO ESTÉ
MONTADO Y APRETADO
POSICIÓN
ALTA/BAJA
DE LA FLIP CHIP
11.1
Todos los modelos se ensamblan con la flip chip en la posición baja. El cambio a la posición alta
aumenta la altura del pedalier en aproximadamente 5-6 mm y el ángulo del tubo de dirección en
aproximadamente 0,5 grados.
Coloca un trapo pequeño entre la articulación y el tubo del asiento para garantizar que la
articulación no entra en contacto con el tubo del asiento.
Quita el tornillo del ojal superior del amortiguador y los dos tornillo de la extensión. A continuación, retira el
conjunto de extensión/amortiguador de la bicicleta.
Quita el tornillo del ojal inferior del amortiguador y luego saca las dos mitades de la flip chip del ojal inferior del
amortiguador.
Gira las mitades de la flip chip 180 grados y después empújalas de nuevo en el ojal inferior del amortiguador.
Monta el ojal del amortiguador trasero en la extensión y coloca el tornillo (no aprietes en este momento).
Coloca y aprieta el tornillo del ojal superior del amortiguador y los dos tornillos de la extensión según las
especificaciones.
Aprieta el tornillo del ojal inferior del amortiguador según las especificaciones.
11.3. PERSONALIZACIÓN DEL CUADRO/BICICLETA:
Los cuadros de la LEVO SL están disponibles en una configuración de 29” con diferentes opciones de rueda/neumático
y/u horquilla. Cada una de estas variables afecta a la altura del pedalier y al ángulo de dirección del cuadro, así como a
las características generales de conducción de la bicicleta. Si decides realizar cambios en la configuración de fábrica,
por ejemplo, modificar el tamaño del neumático o el recorrido de la horquilla, consulta en una Distribuidor Autorizado de
Specialized qué componentes deben cambiarse para conseguir la compatibilidad.
¡ADVERTENCIA! El cambio de la configuración del cuadro puede variar la altura del pedalier
y/o el ángulo del tubo de dirección, lo que puede afectar negativamente a las características de
manejo y a la calidad de conducción de la bicicleta. En ciertos casos, también puede provocar la
incompatibilidad del cuadro/amortiguador. Infórmate en tu distribuidor Autorizado de Specialized
antes de realizar cualquier modificación en el tamaño de la rueda/neumático, el amortiguador, la
extensión del amortiguador y/o la longitud de la horquilla.
LONGITUD MÁXIMA DE LA HORQUILLA Y TAMAÑO DEL NEUMÁTICO:
TAMAÑO DE RUEDA
RECORRIDO MÁX. DE
HORQUILLA
TAMAÑO MÁX. DE
NEUMÁTICO TRASERO
TAMAÑO DE PLATO
29” 150mm 27.5 x 2.8 or 29 x 2.6 30 - 34t
2
¡ADVERTENCIA! Los cuadros Specialized SOLO son compatibles con horquillas que tienen un
intervalo de recorrido específico (consulta la tabla). Usar horquillas de estilo diferente o con más
recorrido puede causar un fallo catastrófico del cuadro que provoque lesiones personales graves
o la muerte.
2
Con la guía de la cadena retirada, es posible usar un plato de 36t.
