Vor der Inbetriebnahme
- 10 - 10.13
12 Vor der Inbetriebnahme
12.1 Brenner anschließen
 Schließen Sie den Zentralstecker 17 des
Brenners an der Zentralbuchse 11 an.
17
11

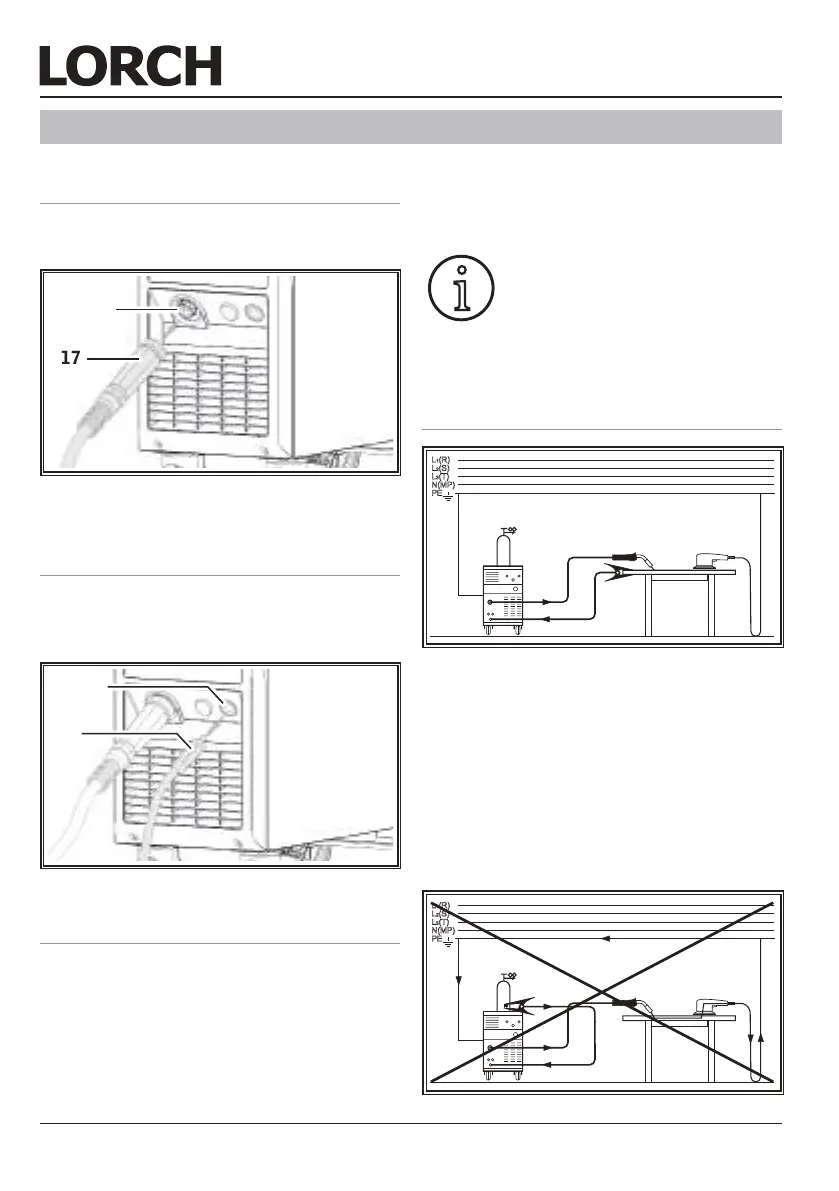

Abb. 2: Brenner anschließen
12.2 Werkstückleitung
anschließen
 Schließen Sie die Werkstückleitung 18 an
die Anschlussbuchse 10 an und sichern
Sie diese mit einer Rechtsdrehung.
10
18
Abb. 3: Werkstückleitung anschließen
12.3 Netzspannung wählen
(Nur für Geräte mit Netzspannungsumschal-
tung, siehe technische Daten)
 Wählen Sie mit dem Netzspannungsum-
schalter 4 die gewünschte Spannungsver-
sorgung aus.
Für den 230 V Betrieb, können Sie eben-
falls den mitgelieferten Adapter CEE16
auf Schuko verwenden.
Im 230 V Betrieb sind die Leis-
tungswerte eingeschränkt, z. B.
ist der maximale Schweißstrom
auf ca. 2/3 des in den technischen
Daten angegebenen Wertes be-
grenzt.
12.4 Masseklemme befestigen
Abb. 4: Richtig
 Befestigen Sie die Massezange der Werk-
stückleitung in unmittelbarer Nähe der
Schweißstelle, damit sich der Schweiß-
strom seinen Rückweg über Maschinen-
teile, Kugellager oder elektrische Schal-
tungen nicht selbst suchen kann.
 Schließen Sie die Masseklemme fest an
den Schweißtisch oder das Werkstück
an.
Abb. 5: Falsch
