Передвводомвэксплуатацию
- 123 -10.13

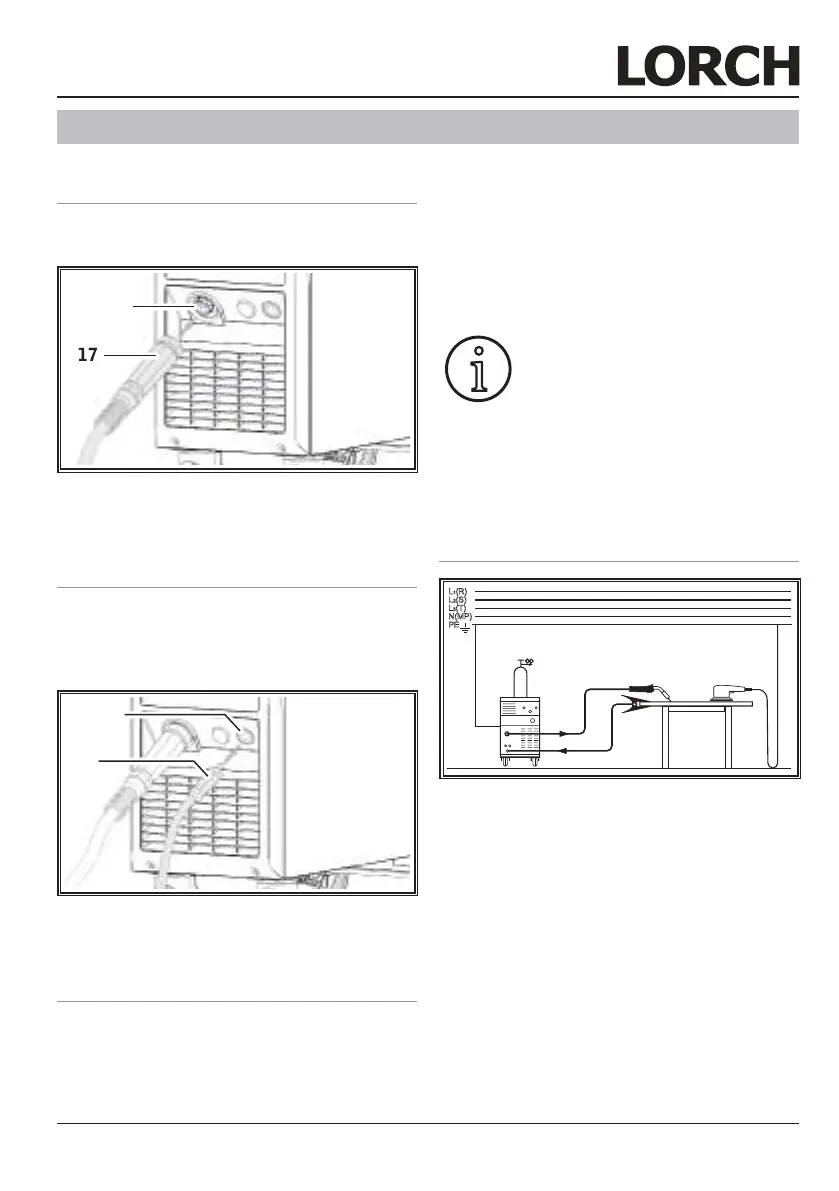

12 Передвводомвэксплуатацию
12.1 Подключениегорелки
 Подключите центральный штекер 17
горелки к центральному разъему 11.
17
11
Abb. 2: Подключение горелки
12.2 Подключениекабелядля
заземленияобрабатывае-
мойдетали
 Подсоедините сварочный кабель 18
к гнезду разъема 10 и зафиксируйте
соединение вращением по часовой
стрелке.
10
18
Abb. 3: Подключение кабеля для заземле
ния обрабатываемой детали
12.3 Выборсетевого
напряжения
(только для аппаратов с системой
переключением сетевого напряжения,
см. технические характеристики).
 Установите с помощью переключателя
сетевого напряжения 4 желаемые ха-
рактеристики электрического питания.
Для работы от источника питания на-
пряжением 230 В Вы также можете
применить сетевой адаптер CEE16 с
защитным контактом Schuko.
При работе от источника пита-
ния напряжением 230 В имеются
ограничения по мощности: на-
пример, максимальный свароч-
ный ток не должен превышать
2/3 от расчетного значения, ука-
занного в технической докумен-
тации.
12.4 Закрепитеклеммудля
заземления
Abb. 4: Правильно
 Закрепите зажим для заземления 13 в
непосредственной близости от свароч-
ного стола, чтобы сварочный ток не мог
сам найти обратный путь через детали
машины, шарикоподшипники или элек-
трические схемы.
 Прочно подключите клемму для зазем-
ления к сварочному столу или обраба-
тываемой детали.
