Předuvedenímdoprovozu
- 180 - 10.13

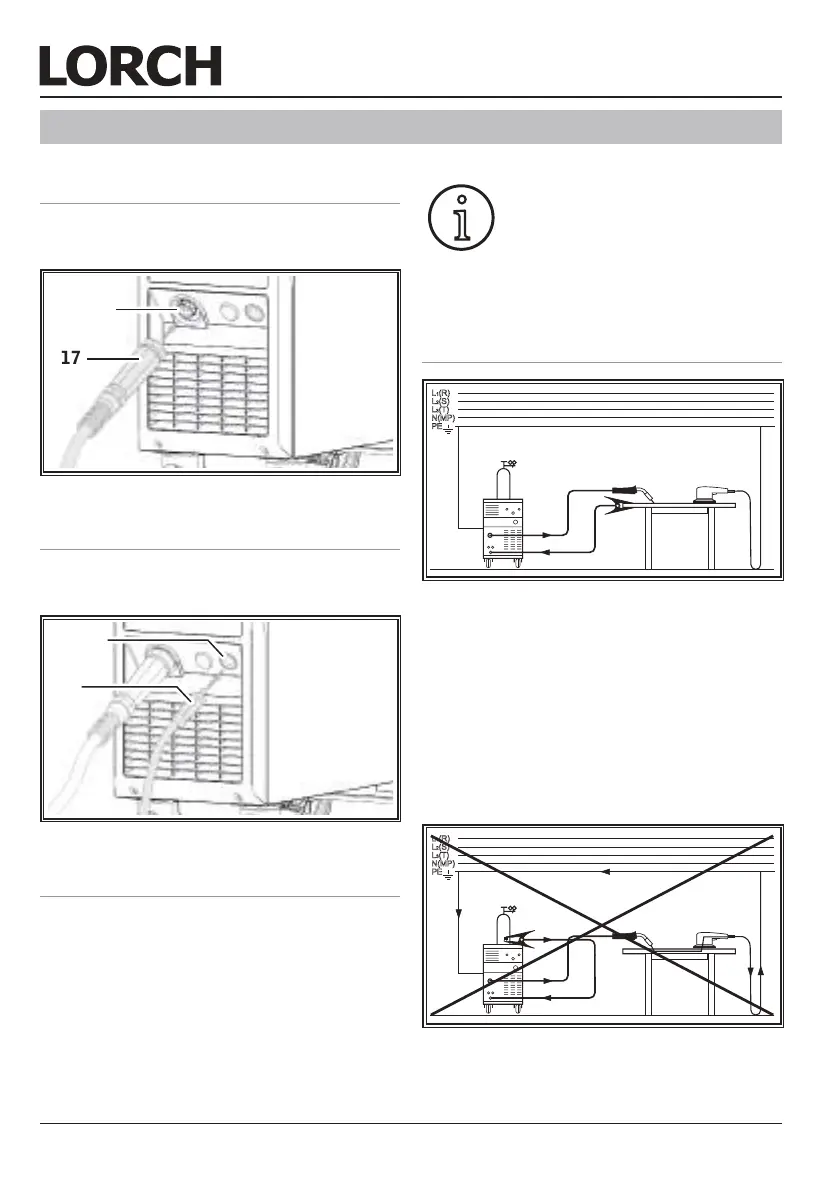

12 Předuvedenímdoprovozu
12.1 Připojeníhořáku
 Centrální konektor hořáku 17 připojte do
centrální zdířky 11 zdroje.
17
11
Obr. 3: Připojení hořáku
12.2 Připojenízemnícíhokabelu
 Zemnící kabel 18 připojte do zdířky 10 a
konektor zajistěte pootočením doprava.
10
18
Obr. 4: Připojení zemnícího kabelu
12.3 Volbasíťovéhonapětí
(Platí pouze pro zdroje s přepínáním síťové-
ho napětí, viz technická data)
 Pomocí přepínače síťového napětí 4 vy-
berte požadované přívodní napětí.
 Pro provoz na síti s napětím 230 V může-
te použít přibalenou redukci z CEE16 na
Schuco.
V provozu na 230 V jsou výkonové
parametry zdroje omezeny, např.
maximální svařovací proud je
omezen na cca. 2/3 hodnoty uve-
dené v technických datech.
12.4 Připevněnísvorkyzemnícího
kabelu
Obr. 5: Správně
 Svorku zemnícího kabelu je nutno umístit
v bezprostřední blízkosti místa svaru tak,
aby se zamezilo samovolnému průchodu
svařovacího proudu přes ložiska, elektro-
niku, rozvody nebo jiné k poškození prou-
dem náchylné součásti strojů.
 Zemnící svorku pevně připevněte k sva-
řovanému materiálu nebo svařovacímu
stolu.
Obr. 6: Chybně
 Zemnící kabel nikdy nepokládejte na
zdroj nebo tlakovou plynovou lahev, hrozí
i
