Передвводомвэксплуатацию
- 126 - 10.13
 Удерживайте кнопку ввода проволоки
29 до тех пор, пока проволока на гусаке
горелки не будет выступать прибл. на
20 мм.
 Ввинтите в горелку токоподводящий
мундштук, подходящий к диаметру про-
волоки, и обрежьте выступающий конец
проволоки.
12.7 Подключениебаллонасза-
щитнымгазом
 Поставьте газовый баллон 14 на пло-
щадку и закрепите его с помощью двух
предохранительных цепей 1.
 Несколько раз кратковременно открой-
те вентиль газового баллона 32, чтобы
выпустить, возможно, имеющиеся ча-
стицы грязи.
 Подключите редуктор давления 13 к
баллону с защитным газом 14.
 Привинтите шланг защитного газа 5 к
редуктору давления.
 Откройте вентиль 32 газового баллона
14.
 Выключите аппарат с помощью сетево-
го выключателя 9.
 Нажмите и удерживайте кнопку управ-
ления горелкой.
 Включите аппарат с помощью сетевого
выключателя 9.
9 Электромагнитный клапан сварочной
установки включается на 10 секунд.
 Установить расход газа с помощью ре-
гулировочного винта 35 на регуляторе
давления 13. Расход газа показывается
на расходометре 34.
Упрощенная формула:
расход газа = диаметр проволоки x 10 л/
мин.
Содержимое баллона отображается на
манометре для содержимого 33.
33
13
34
1
35
14
32
5

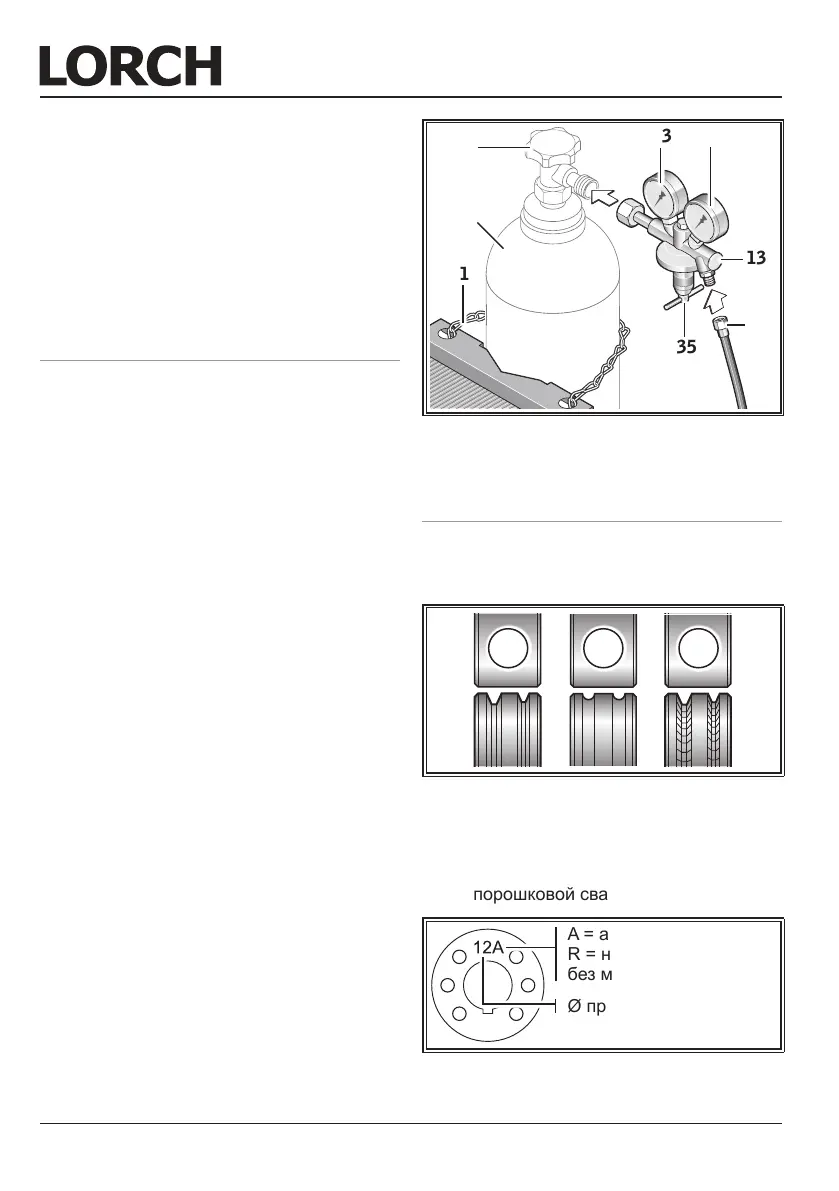

Abb. 13: Подключение баллона с защитным
газом
12.8 Переоборудованиедляпро-
волочногоэлектрода
 Замените проволокоподающие ролики.
Выберите для этого соответствующие
ролики (см. также главу «Опции»).
A B C
Abb. 14: Проволокоподающие ролики
A Подающий ролик из стали
B Подающий ролик из алюминия
C Подающий ролик с накаткой (для
порошковой сварочной проволоки)
Ø проволоки в мм / 10
A = алюминий
R = накатка
без маркировки = сталь
Abb. 15: Маркировка проволокоподающих
роликов
