 Замените стальную горелку соответ-
ствующей горелкой или замените на-
правляющую спираль для проволоки.
Направляющая спираль для про-
волоки:(длястальнойилипорош-
ковойсварочнойпроволоки)
 Извлеките имеющуюся направляющую
спираль для проволоки или пластмас-
совый сердечник и вставьте новую на-
правляющую спираль для проволоки.
(См. руководство по эксплуатации го-
релки).
 Вставьте направляющую трубку 43 в
центральный разъем.
Пластмассовый сердечник: (для
проволокиизалюминия,нержаве-
ющейсталиилисплаваCuSi)
 Извлеките имеющуюся направляющую
спираль для проволоки или пластмас-
совый сердечник и вставьте новый
пластмассовый сердечник. (См. руко-
водство по эксплуатации горелки).
 Извлеките направляющую трубку 43 из
центрального разъема.
 Укоротите выступающий пластмассо-
вый сердечник таким образом, чтобы
он плотно прилегал к проволокоподаю-
щему ролику и насадите для стабили-
зации на выступающий пластмассовый
сердечник соответствующим образом
укороченную опорную трубку.
Все:
 Затяните горелку и проденьте прово-
лочный электрод.
Номера для заказа запасных де-
талей зависят от типа использу-
емой горелки и диаметра прово-
локи, см. их в перечнях запасных
деталей для горелки.
42
40
41
39 38
25
17
43
7
44

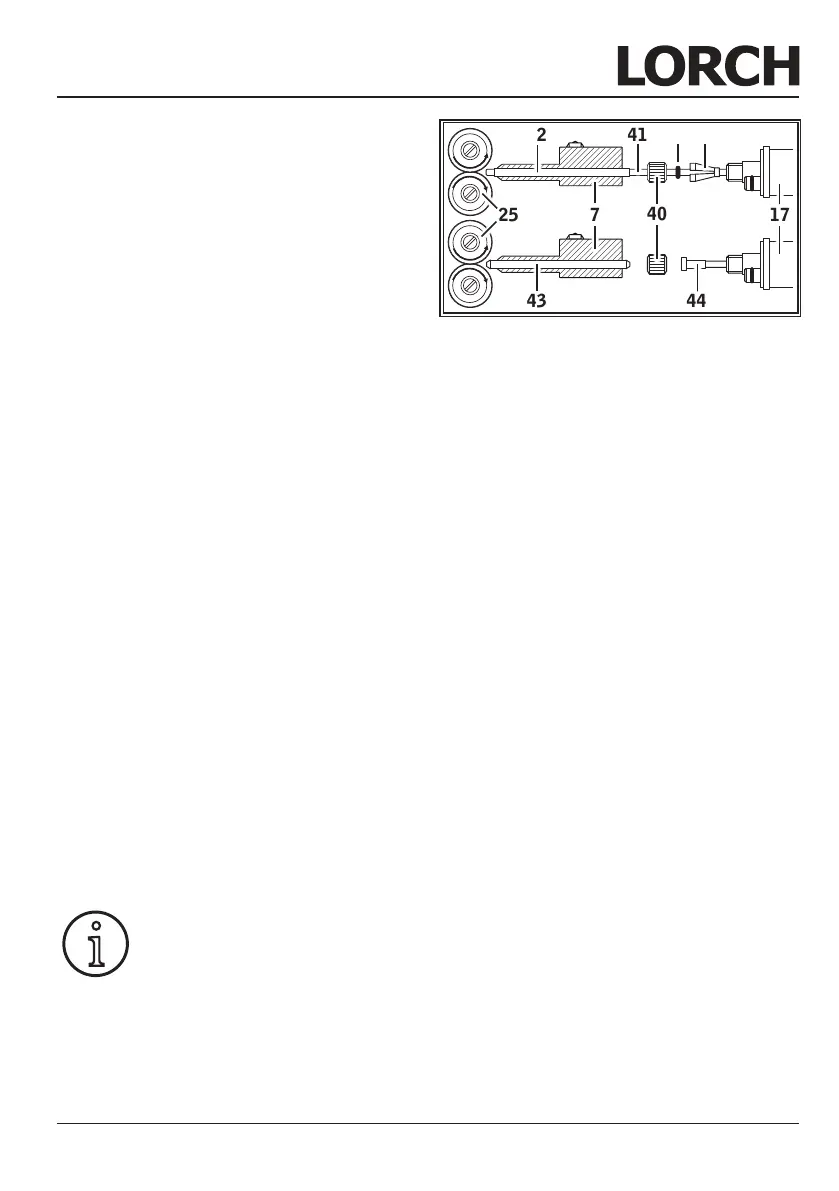

Abb. 16: Прокладка проволоки
7 Центральный разъем
17 Центральный штекер (для горелки)
25 Проволокоподающий ролик
38 Фиксирующий ниппель (=зажим)
пластиковых сердечников для на-
ружного диаметра 4,0 мм и 4,7 мм
39 Кольцо круглого сечения для пре-
дотвращения выхода газа
40 Накидная гайка
41 Пластмассовый сердечник
42 Опорная трубка для пластмассовых
сердечников с наружным диаметром
4 мм. При наружном диаметре 4,7
мм опорная трубка не требуется.
43 Направляющая трубка
44 Направляющая спираль для прово-
локи
