Przed uruchomieniem
- 237 -10.13
12 Przed uruchomieniem

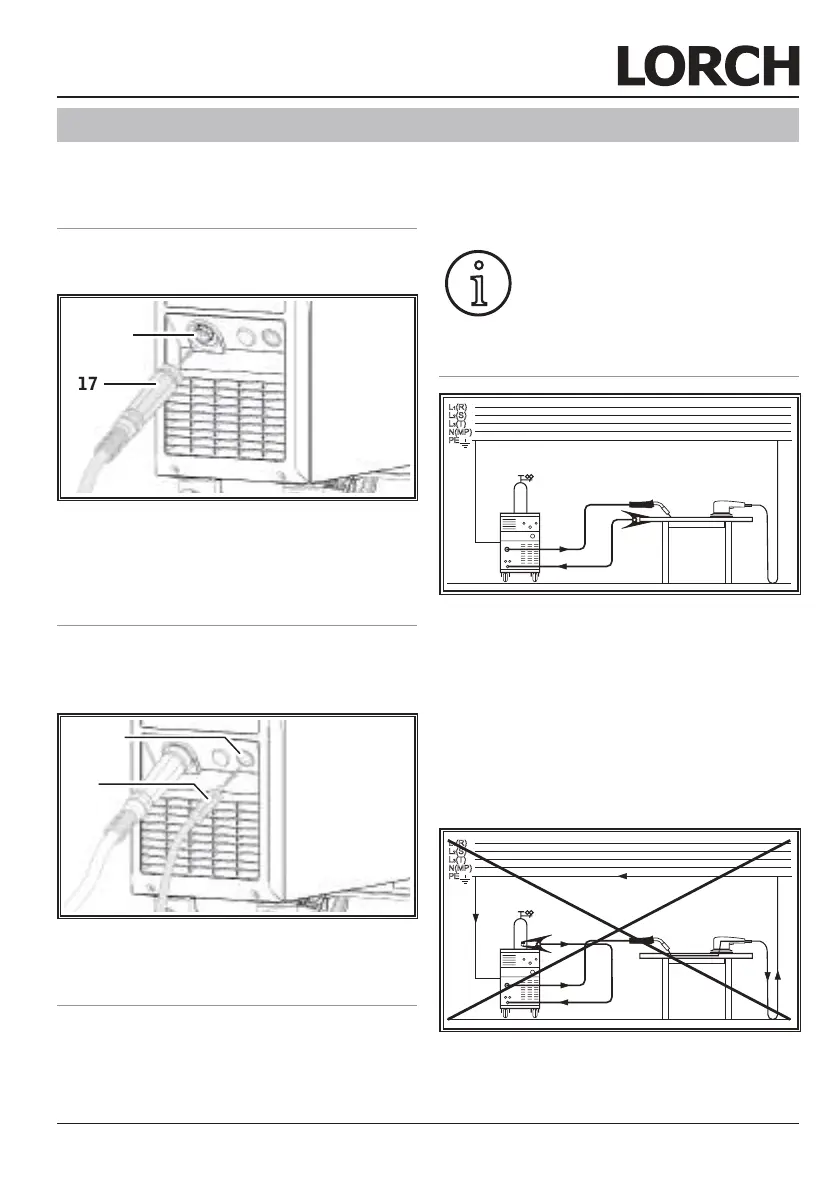

12.1 Podłączanieuchwytu
spawalniczego
 Przyłączyć wtyk euro 17 uchwytu spawal-
niczego do gniazda 11.
17
11
Abb. 2: Podłączanie uchwytu spawalniczego
12.2 Podłączenieprzewodu
masowego do przedmiotu
spawanego
 Włożyć wtyk przewodu masowego 18 do
gniazda 10 i przekręcić zgodnie z ruchem
wskazówek zegara.
10
18
Abb. 3: Podłączenie przewodów spawalni-
czych
12.3 Wybórzasilania
(Tylko do urządzeń z taką opcją, zobacz
dane techniczne).
 Wybierz właściwe napięcie zasilania prze-
łącznikiem 4.
Dla prądu 230 V powinien być użyty spe-
cjalny adaptor CEE 16 dołączony do urzą-
dzenia.
Parametry spawania są ograniczo-
ne przy zasilaniu 230V np. maksy-
malny prąd to 2/3 prądu maksy-
malnego przy zasilaniu 400V.
12.4 Umocowanie zacisku masy
Abb. 4: Właściwe podłączenie przewodu ma-
sowego
 Zacisk masy należy umocować w bezpo-
średniej bliskości miejsca spawania, aby
prąd spawania nie płynął przez części
maszyny, łożyska kulkowe lub połączenie
elektryczne.
 Należy pewnie umocować zacisk masy
na stole spawalniczym lub na spawanym
przedmiocie.
Abb. 5: Nieprawidłowepodłączenie przewodu
masowego
