Avant la mise en service
- 153 -10.13
12.4 Fixation de la pince de masse

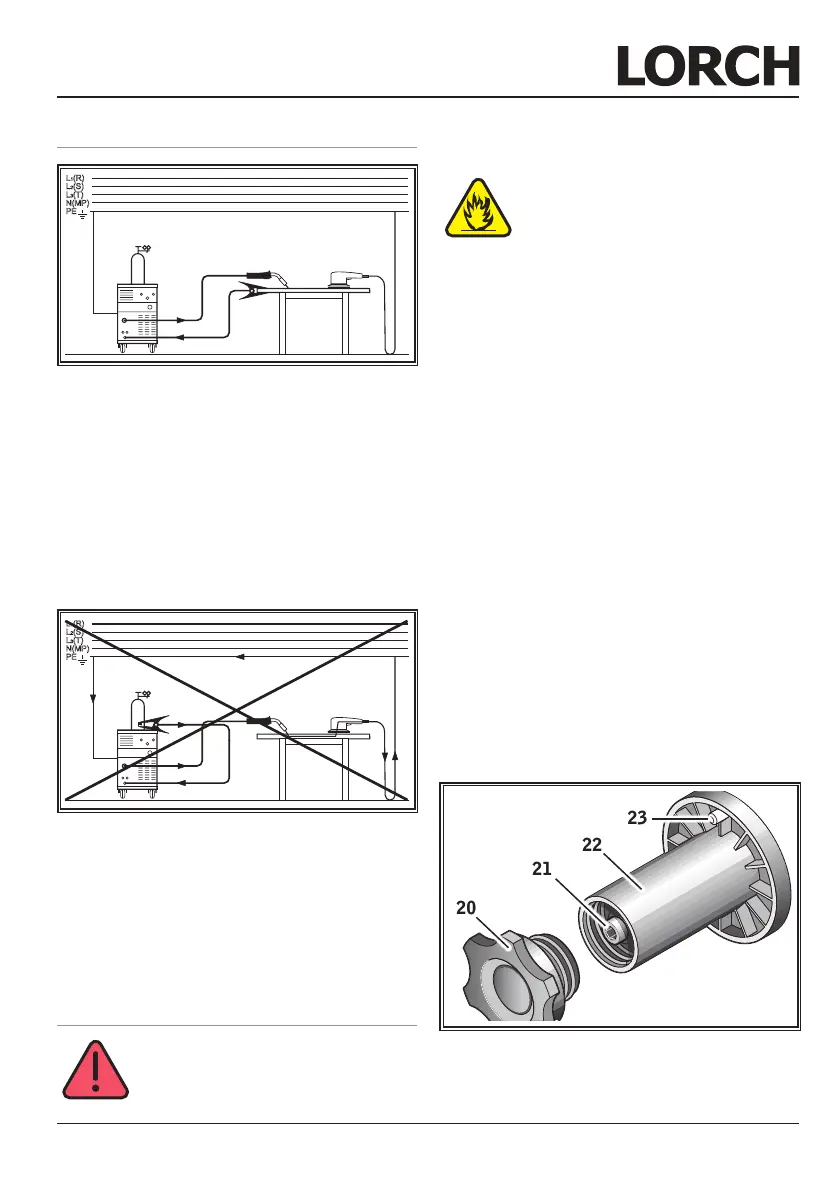

Abb. 4: Correct
 Fixer la pince de terre 13 à proximité im-
médiate de l’emplacement de soudage
pour que le courant de soudage ne puisse
pas chercher de lui-même son chemin
de retour via les pièces de machine, les
roulements à billes ou les circuits électri-
ques.
 Fixer la pince de masse à la table de sou-
dage ou à la pièce.
Abb. 5: Incorrect
Ne pas poser la pince de masse sur le
dispositif de soudage ou sur la bouteille
de gaz, sinon le courant de soudage est
conduit sur les ls du conducteur de pro-
tection et détruit ceux-ci.
12.5 Installationdelabobinedel
de soudage
Risque de blessure et danger
d’incendieparunldesoudage
brûlant ou par des pièces brû-
lantes !
A cause d’un l dépassant de la
bobine de l de soudage, des
court-circuits peuvent se passer
au panneau latéral ou au fond de
l’appareil.
En insérant la bobine de l de sou-
dage, veiller à ce qu’elle soit bobi-
née correctement et à ce qu’il n’y a
pas de ls dépassants.
Régler le frein du l de manière à
ce que, lors du relâchement de la
gâchette de la torche, la bobine de
l de soudage ne continue pas à
tourner.
 Ouvrir la partie latérale et desserrer l’écrou
de blocage 20 sur le mandrin de dévidage
du l 22.
 Placer la bobine de l de soudage sur le
mandrin de dévidage et veiller à ce que le
mandrin d’entraînement 23 s’enclenche.
 Pour les petites bobines de l de soudage,
utiliser un adaptateur (réf. 620.9650.0).
 Régler le frein du l 21 de manière à ce
que, lors du relâchement du bouton tor-
che, la bobine de l de soudage ne conti-
nue plus de tourner.
23
21
20
22
Abb. 6: Mandrin de dévidage du l
