Antes de la puesta en funcionamiento
- 67 -10.13
12.5 Colocación de la bobina del
hilo de soldadura
Peligro de sufrir lesiones y de
incendio por medio del hilo de
soldar y de material de soldar!
Por medio de hilo de sodar sobre-
salidos pueden causar corto circui-
tos con la carcasa lateral o el suelo
de la carcasa de la maquina.
Asegurense que al encajar la bo-
bina que este beiun enrollada y no
tenga ningun hilo sobresalido.
Regular el dispositivo de retención
del hilo de manera que al soltar la
tecla de la antorcha la bobina ape-
nas continúe girando por inercia.
 Abren la parte lateral y abra con la tuerca
20 el soporte de hilo 22.
 Introduzca la bobina del hilo de soldadu-
ra en el mandril desenrollador y tenga en
cuenta que el mandril de arrastre 23 en-
caje.
 Para bobinas de hilo de soldadura peque-
ñas utilice un adaptador (número de pedi-
do 620.9650.0).
 Ajuste el freno de hilo 21 de tal manera
que al soltar la tecla del soplete, la bobina
de hilo de soldadura se detenga.
23
21
20
22

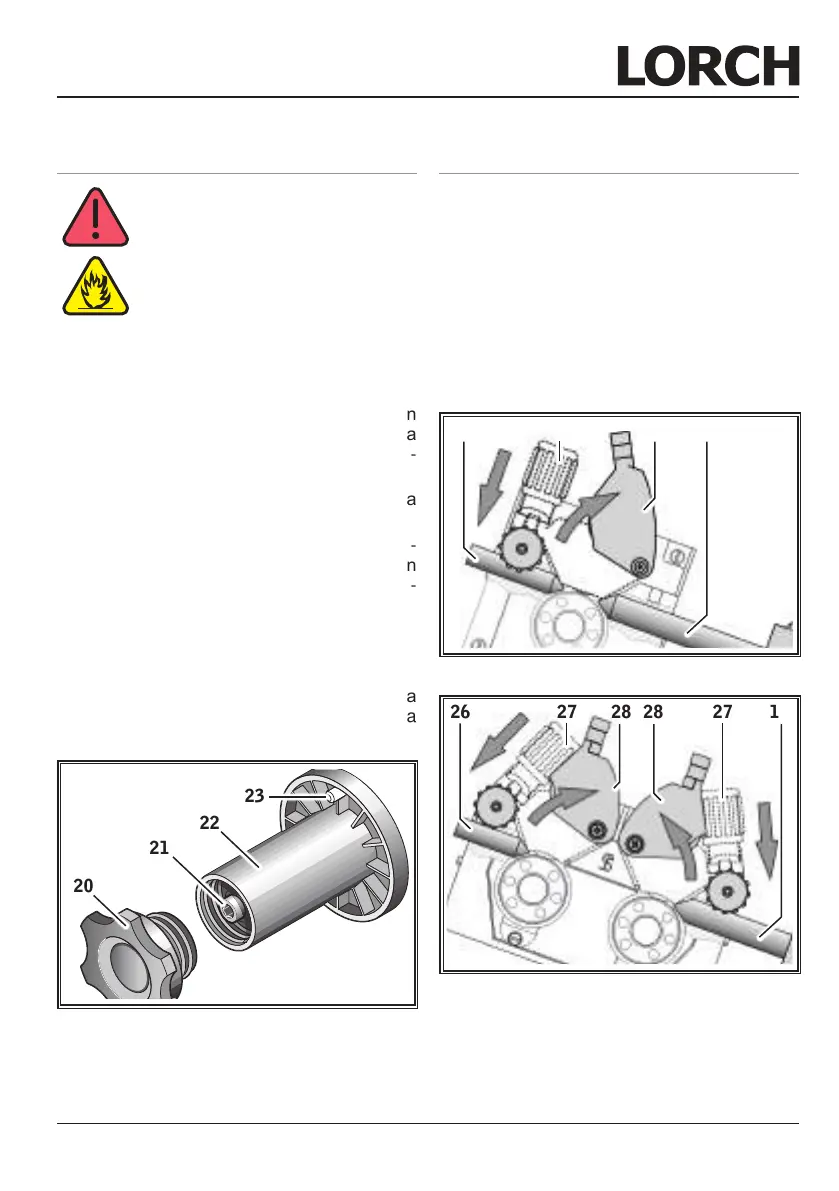

Abb. 6: Mandril desenrollador
12.6 Enhebrado del electrodo de
hilo
 Desatornille la tobera de corriente del so-
plete.
 Abren la parte lateral.
 El diámetro del electrodo de hilo debe co-
incidir con la inscripción que puede leerse
en los rodillos de avance de hilo 25.
 Empuje las palancas basculantes 27 ha-
cia un lado y enhebre el electrodo de hilo
a través de la tobera de entrada 26 y del
enchufe hembra central 11.
26 27 28 11
25
Abb. 7: abrir el avance de 2-rodillos
26 27 27 112828
25
25
Abb. 8: abrir el avance de 4-rodillos
 Vuelva a colocar los brazos basculantes
28 en su posición y bloquéelos con las
palancas basculantes 27.
