Antes de colocar em funcionamento
- 268 - 10.13
26 27 28 11
25

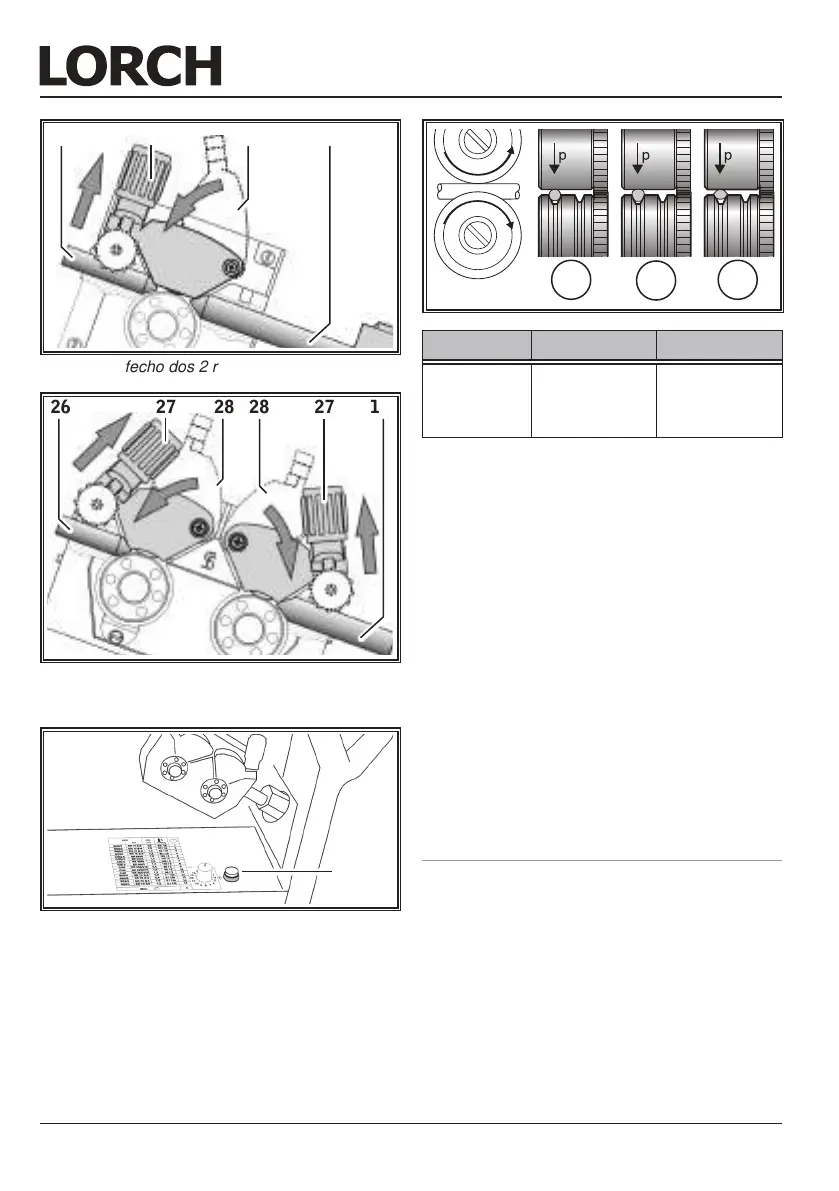

Abb. 9: fecho dos 2 rolos de alimentação
26 27 27 112828
25
25
Abb. 10: fecho dos 4 rolos de alimentação
 Ligue a máquina através do comutador 9
29
Abb. 11: Wire feed button
 Pressione o botão de inserir o 29.
 Ajuste a pressão de aperto com os tor-
nilhos de regulação 27 de forma a que
os tornilhos de avanço do o 25 patinem
quando a bobine de o de soldadura se
detiver. O o não deverá dobrar-se nem
deformar-se.
A
B
C
A B C
Correcto Pressão de-
masiado alta
Rolete de
avanço de o
incorrecto
Abb. 12: Rolos de alimentação do o
Indicação para a unidade de avanço com 4
roletes:
 Ajuste a pressão e aperte os roletes de
avanço de o 25 do lado da boca de en-
trada 26 com um valor menor do que do
lado da cha central 11, com a nalidade
de manter o eléctrodo de o dentro da
unidade de avanço em movimento.
 Mantenha pressionado o botão de entra-
da de o 29 até que o o saia aproxima-
damente 20mm pela garganta da tocha..
 Aperte a tubagem de corrente correspon-
dente à espessura do o para a tocha e
corte a extremidade que sobra.
12.7 Ligação da garrafa de gás
protector
 Coloque a botija de gás de protecção 14
em local apropriado e xe-a com a corren-
te de segurança 1.
 Abrir repetidamente por breves instantes
a válvula da botija de gás 32 para que
eventuais partículas de sujidade possam
ser expelidas.
 Ligue o redutor de pressão 13 à botija de
gás de protecção 14.
