Předuvedenímdoprovozu
- 184 - 10.13
 Vyjměte vodicí trubici 43 z centrálního při-
pojení.
 Zkraťte přečnívající umělohmotné jádro
tak, aby dosahovalo těsně ke kladce na
vedení drátu a posuňte příslušně zkráce-
nou opěrnou trubici pro stabilizaci přes
přečnívající umělohmotné jádro.
Provšechnysoučásti:
 Hořák dotáhněte a zaveďte drát.
Objednací čísla náhradních dílů
závisí na typu použitého hořáku
a průměru svařovaného drátu, viz
seznamy náhradních dílů hořáků.
42
40
41
39 38
25
17
43
7
44

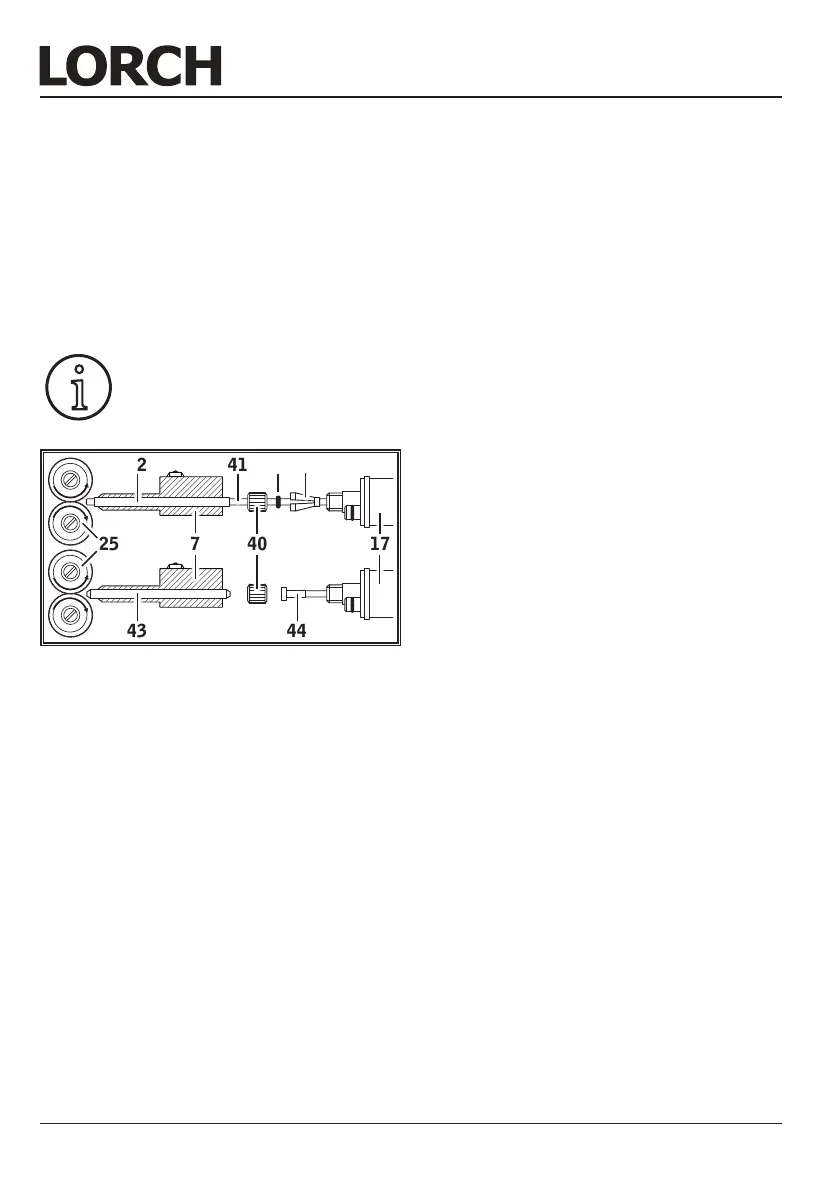

Obr. 17: Vedení drátu
7 centrální zdířka
17 centrální konektor (hořák)
25 kladka posuvu drátu
38 kleština plastového bowdenu pro vněj-
ší průměr 4.0 mm až 4,7 mm
39 O-kroužek, utěsňuje vedení plynu
40 převlečná matice
41 Umělohmotné jádro
42 Opěrná trubice umělohmotných jader
s vnějším průměrem 4 mm. Při vněj-
ším průměru 4,7 mm opěrná trubice
odpadá.
43 Vodicí trubice
44 Spirála pro vedení drátu
i
