Przed uruchomieniem
- 241 -10.13
żyć nowy rdzeń z tworzywa sztucznego.
(przestrzegać instrukcji obsługi palnika)
 Zdjąć prowadnicę rurową 43 z przyłącza
centralnego.
 Wystający rdzeń z tworzywa sztucznego
skrócić tak, aby sięgał on dokładnie do
rolki przesuwu drutu, a odpowiednio skró-
coną rurkę podporową przesunąć w celu
stabilizacji wzdłuż wystającego rdzenia z
tworzywa sztucznego.
Wszystkie:
 Dokręcić uchwyt i zaparkować drut spa-
walniczy.
Numery zamówieniowe części
zamiennych zależą od używane-
go typu uchwytu i średnicy drutu
i znajdują się w wykazach części
zamiennych
42
40
41
39 38
25
17
43
7
44

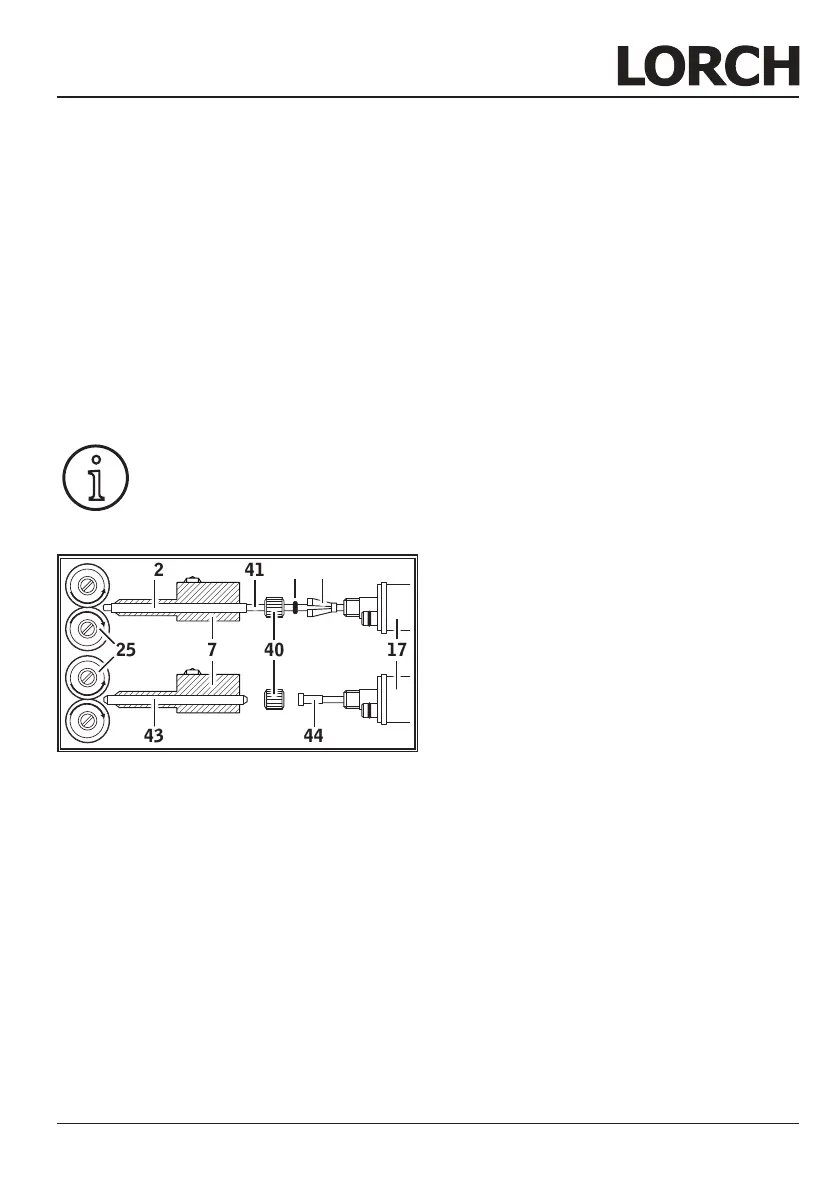

Abb. 16: Prowadzenie drutu
7 Tuleja centralna (eurogniazdo)
17 Wtyk centralny (uchwyt spawalniczy)
25 Rolka posuwu drutu
38 Łącznik ustalający (=element zacisko-
wy) prowadnic plastikowych o średnicy
zewnętrznej 4,0 mm i 4,7 mm
39 O-ring zapobiegający wylotowi gazu
40 Nakrętka kołpakowa
41 Rdzeń z tworzywa sztucznego
42 Rurka podporowa do rdzeni z tworzy-
wa sztucznego o średnicy zewnętrznej
4 mm. Przy średnicy zewnętrznej 4,7
mm rurka podporowa nie występuje.
43 Prowadnica rurowa
44 Spirala prowadzenia drutu
